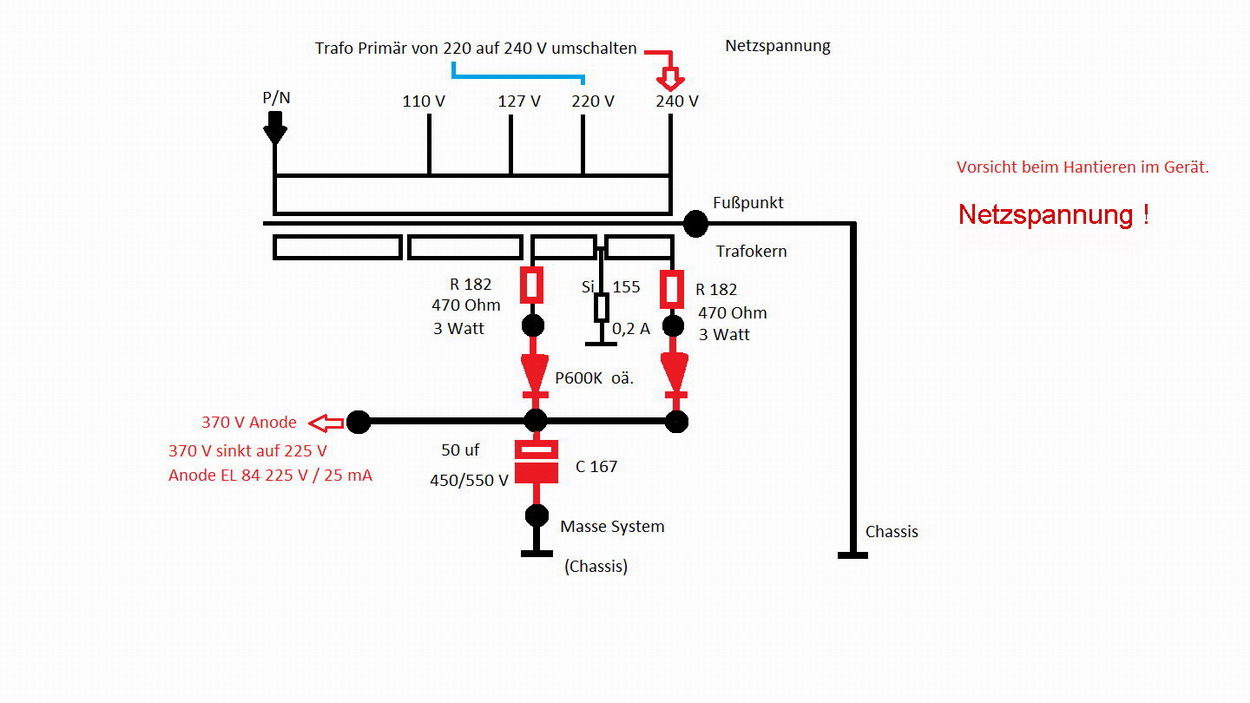

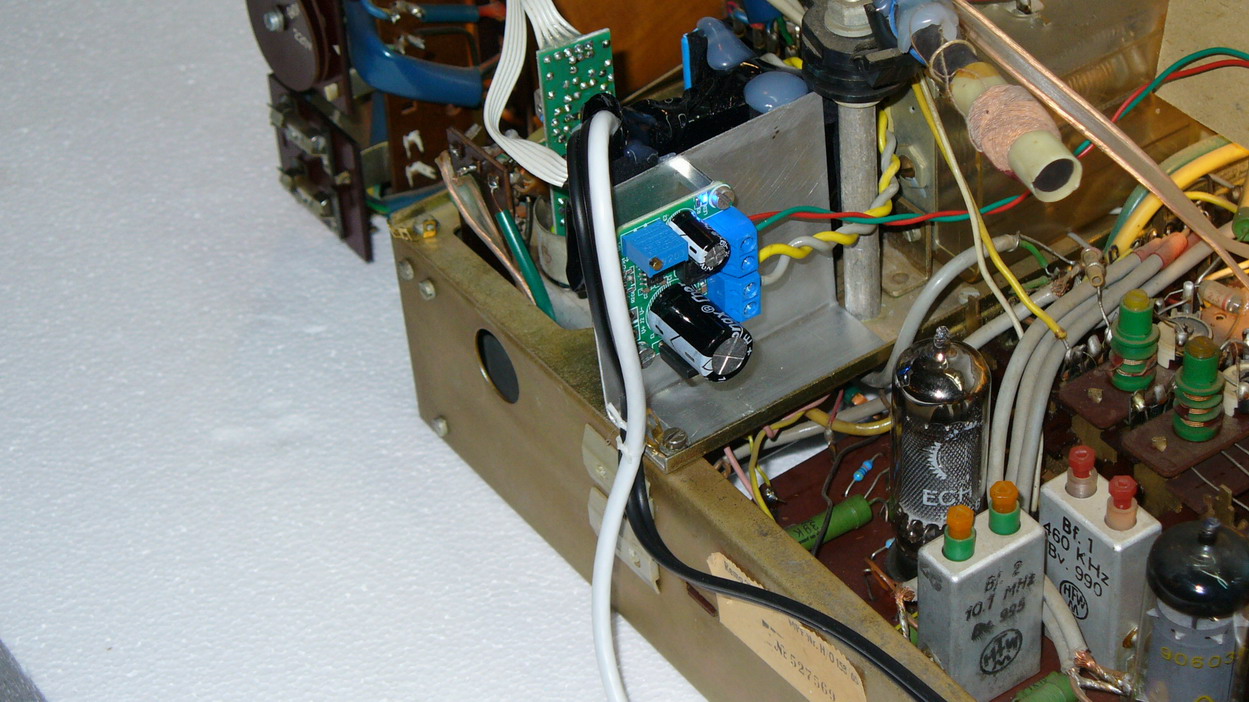

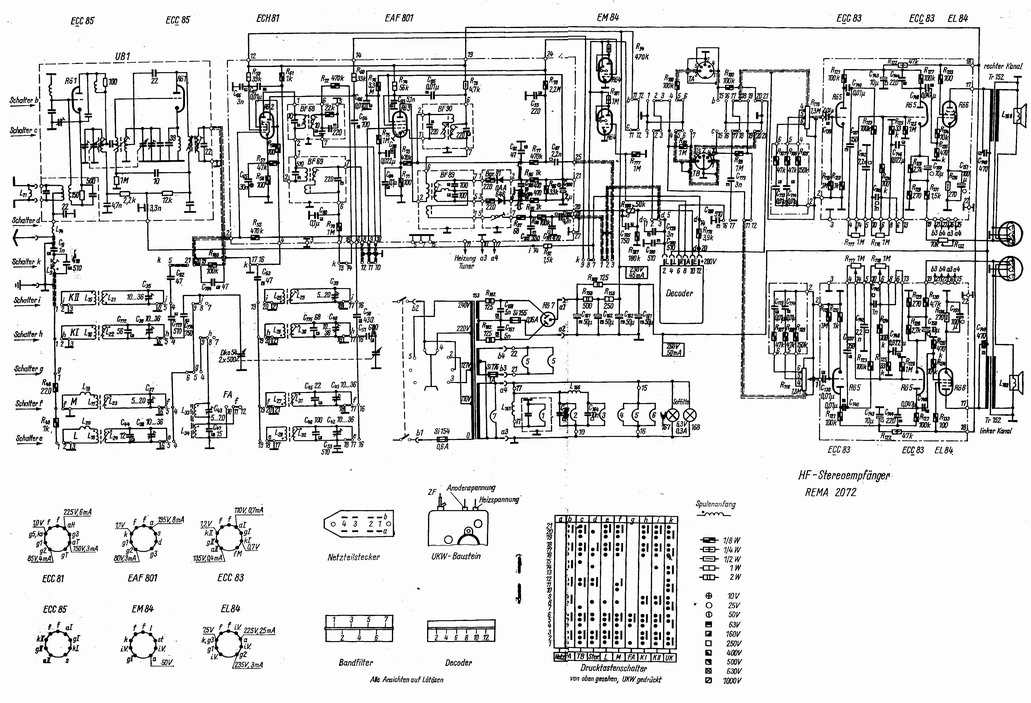

Der Netztrafo (primär) sollte von 220 V auf 240 V umgestellt werden. Wenn die EZ 81 bleiben soll, so müssen die 2 Widerstände R182, R182 125 Ohm, sowie die 2 C´s C157, C158 5,0 nF (4,7nF - 1000 V) gewechselt werden. Warum Umrüstung von EZ 81? Weil diese Röhren gern verschleißen, dadurch kann es passieren das der Sender "wegrennt" oder Spannungen abweichen. Wer diese Gleichrichterröhre original belassen möchte, kann eine nagelneue einstöpseln. Die EZ 81 fährt die Anoden-Spannung langsam hoch. Ich habe mich für die Variante Dioden entschieden, läuft stabil und hat keinen Einfluss auf den Betrieb allgemein. Die Umstellung auf 240 Volt, hat auch einen günstigen Einfluss auf die 6,3 Volt Heizspannung. Bei einer Netzspannung von 230 Volt (meistens anliegend) beträgt diese dann 6,29 V. Mit der Diodenschaltung beträgt die Anodenspannung weit über 380 V beim Start, sinkt dann aber ab auf stabil 225 V mit dem erwärmen der Röhren und richtet keinen Schaden an. Die Siebelkos sollten aber unbedingt eine Spannung von 500 V haben. Beim Tausch der Becherelko`s beachten, dass die richtig fest angezogen werden. Das Rema 2072 läuft stabil und ohne "Macken" und "Frequenz-Wegrennen". Super Röhrenradio-Klang nach erfolgreicher Restaurierung.

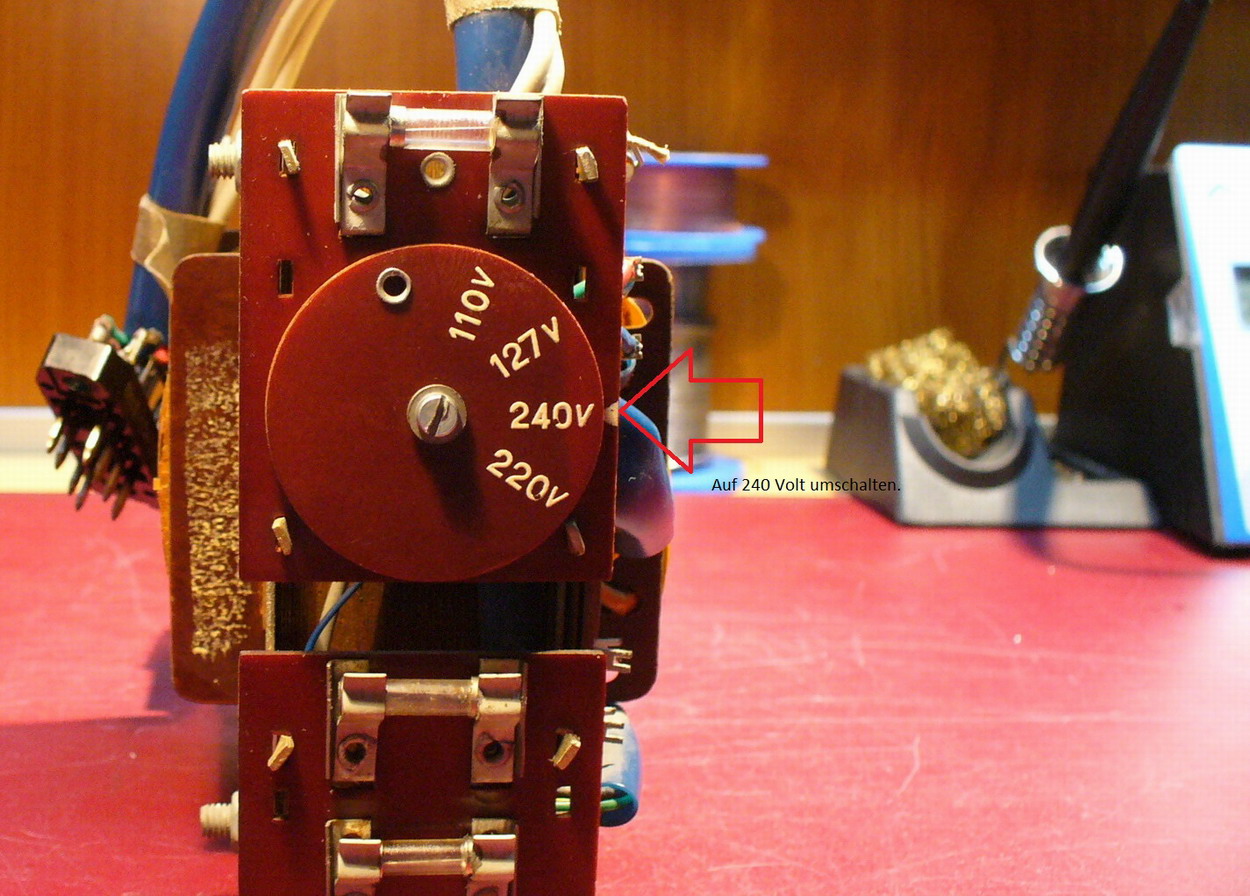

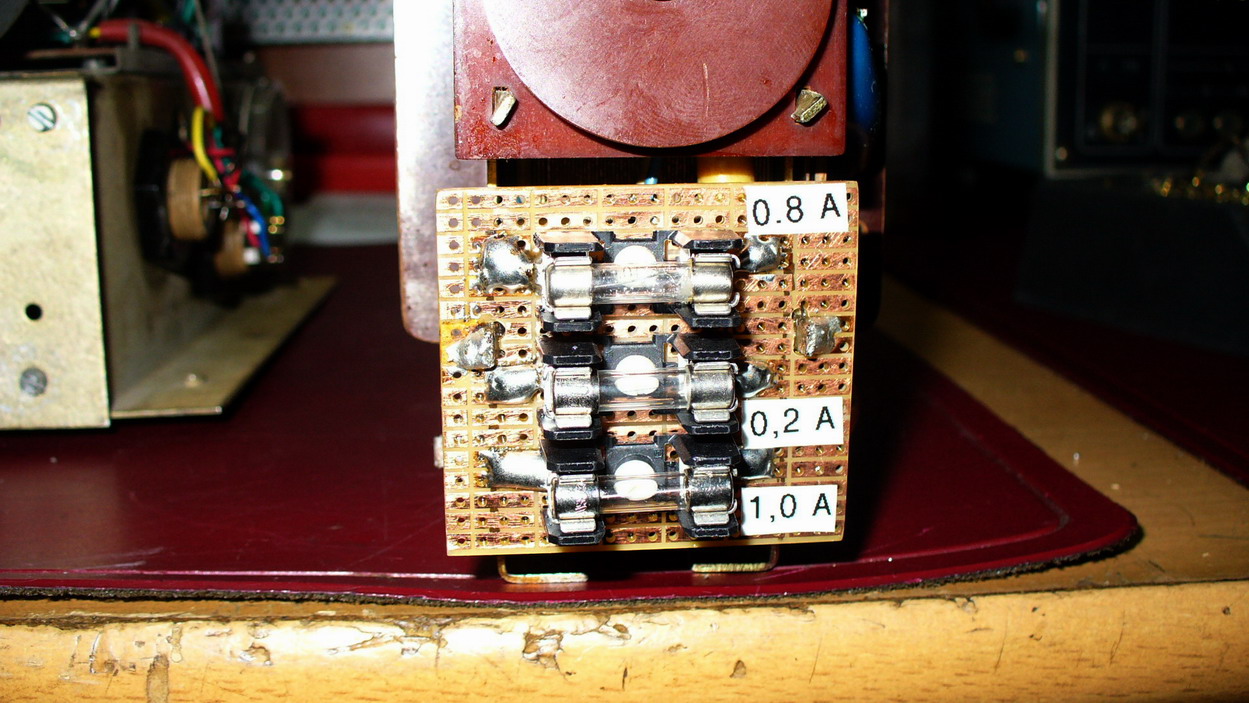

Netztrafo-Umschaltung

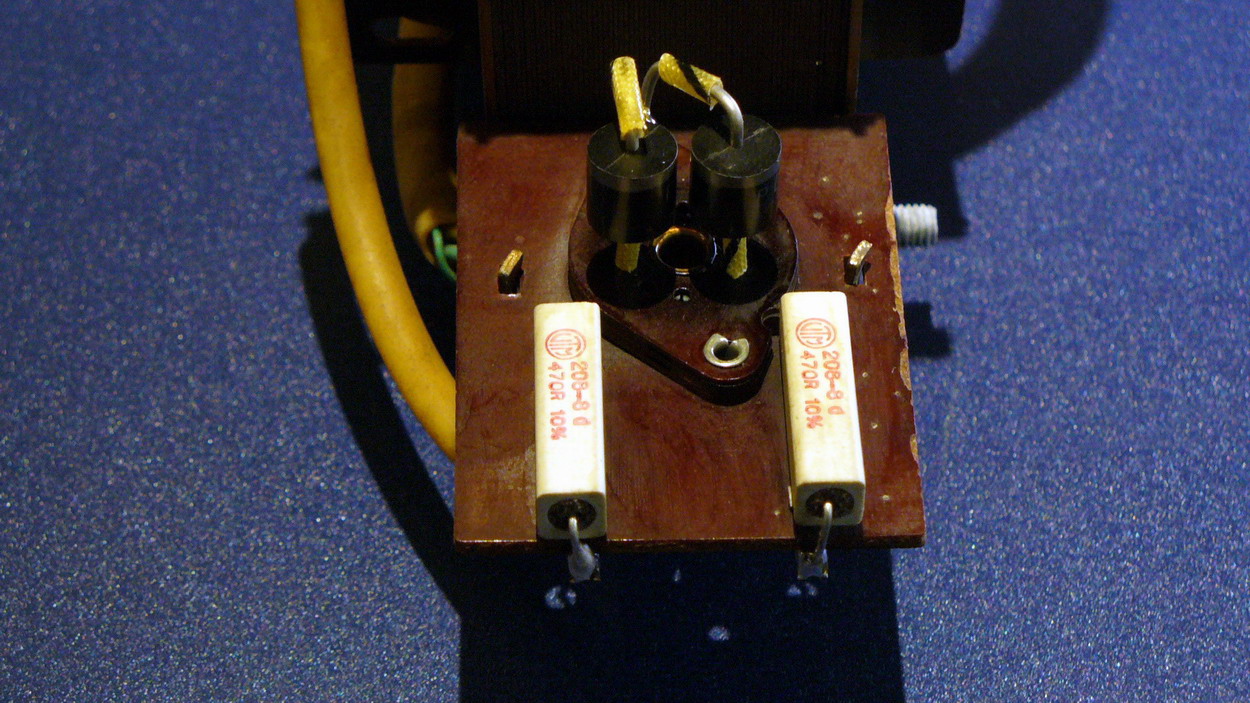

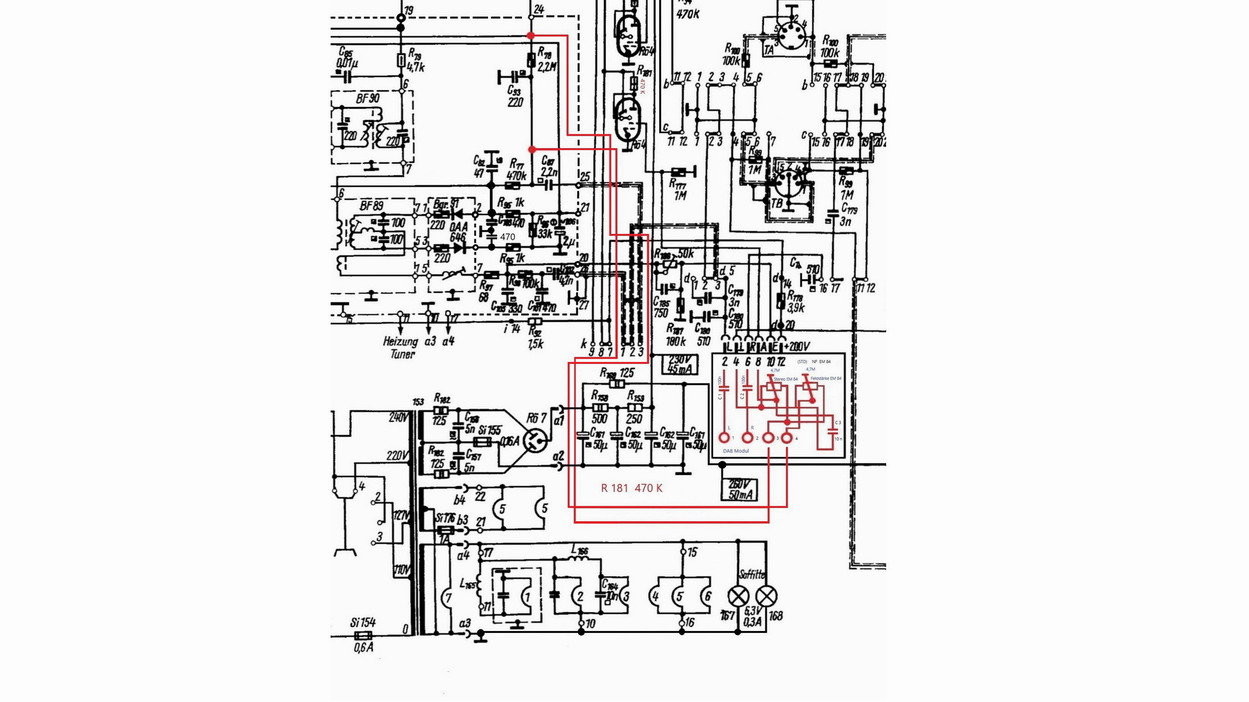

Anoden-Schaltung

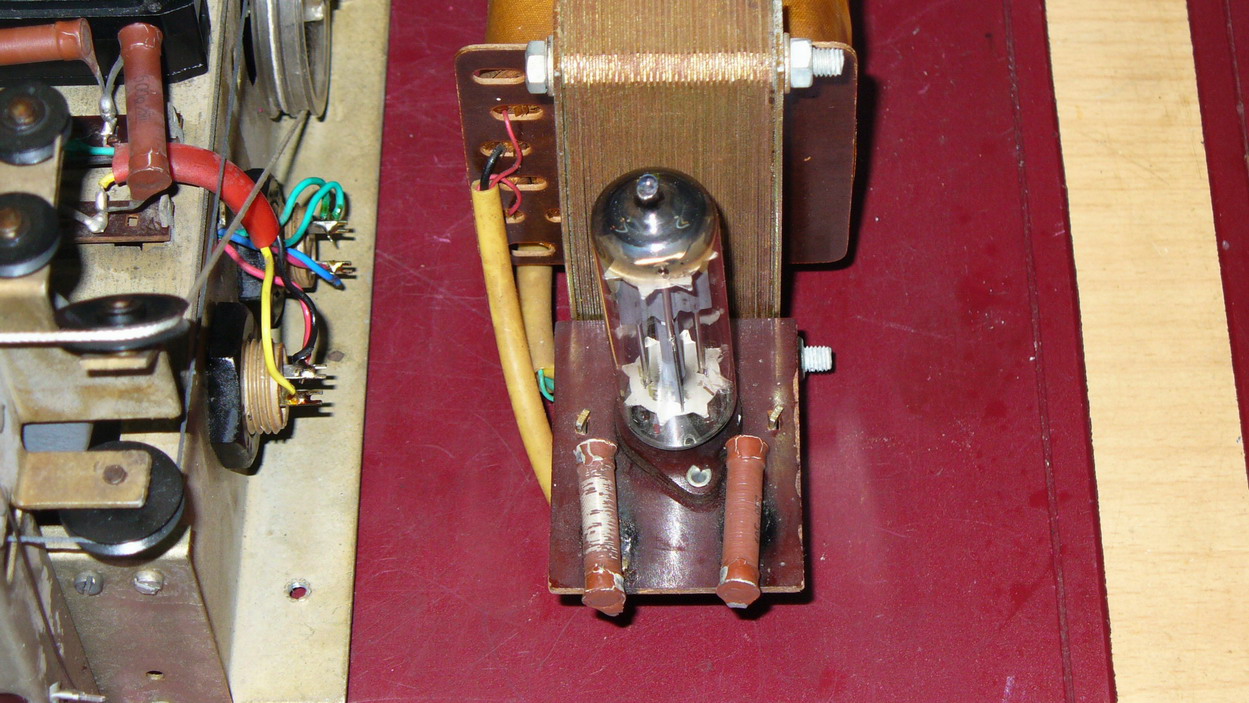

Netztrafoumrüstung

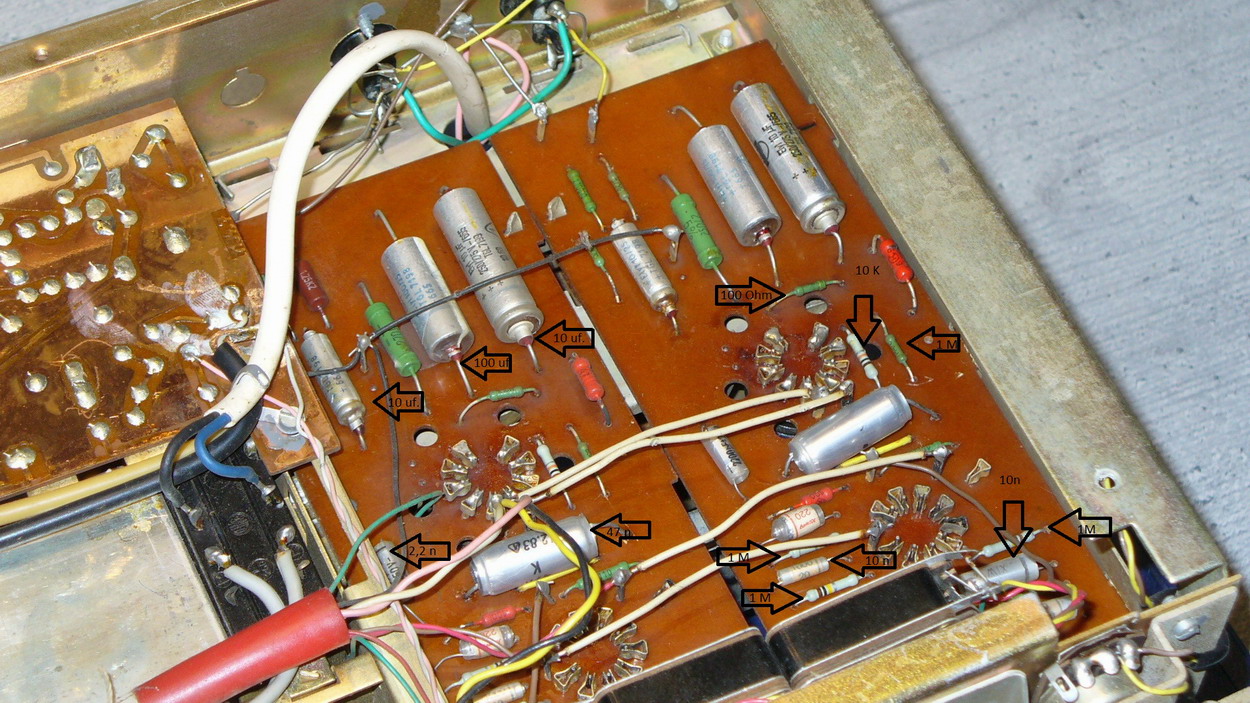

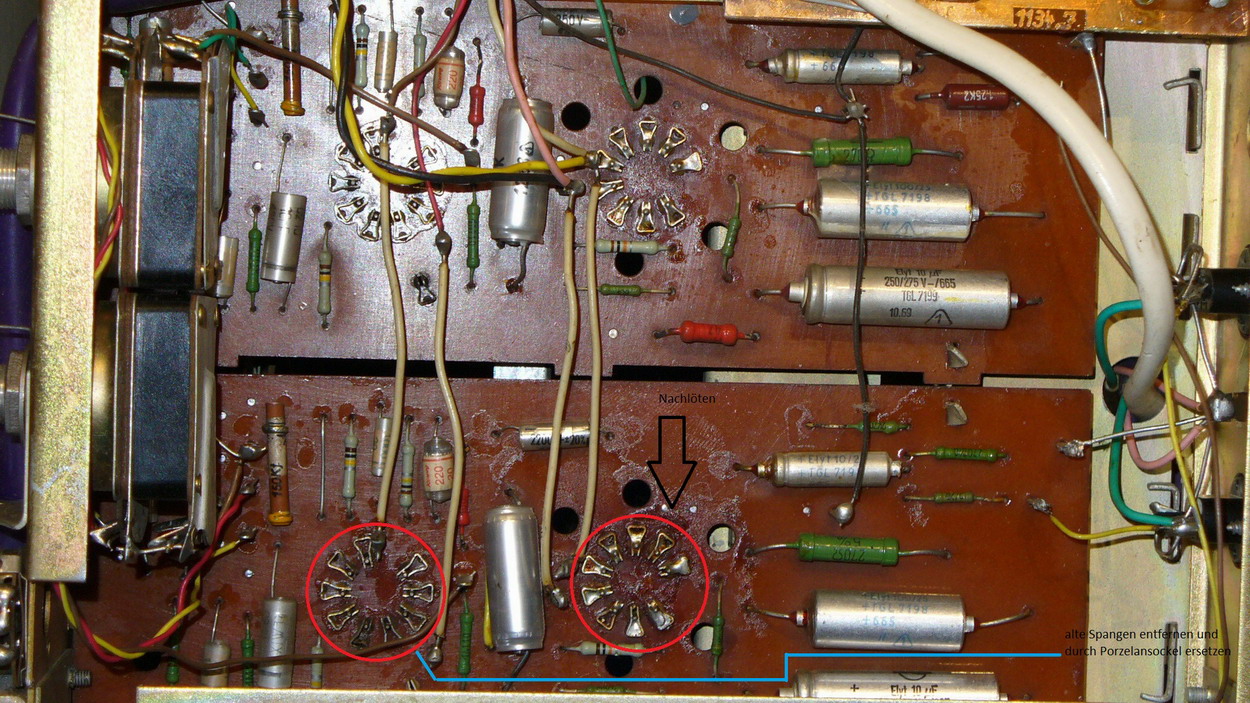

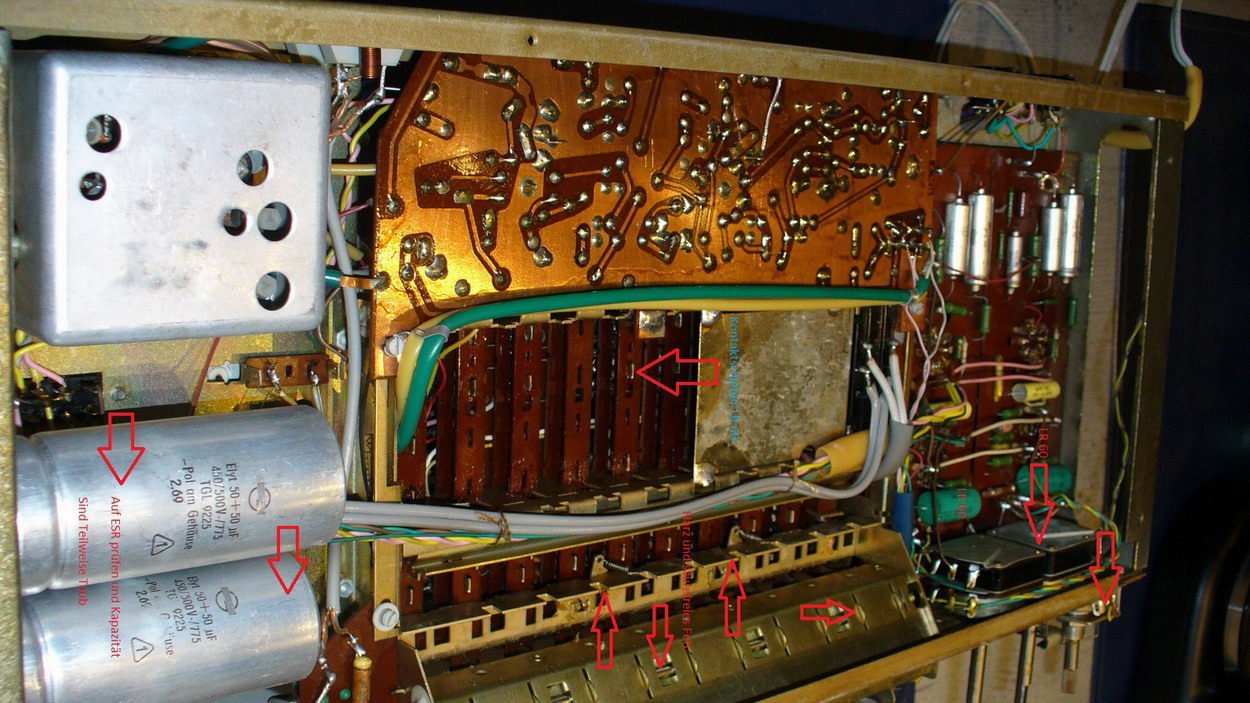

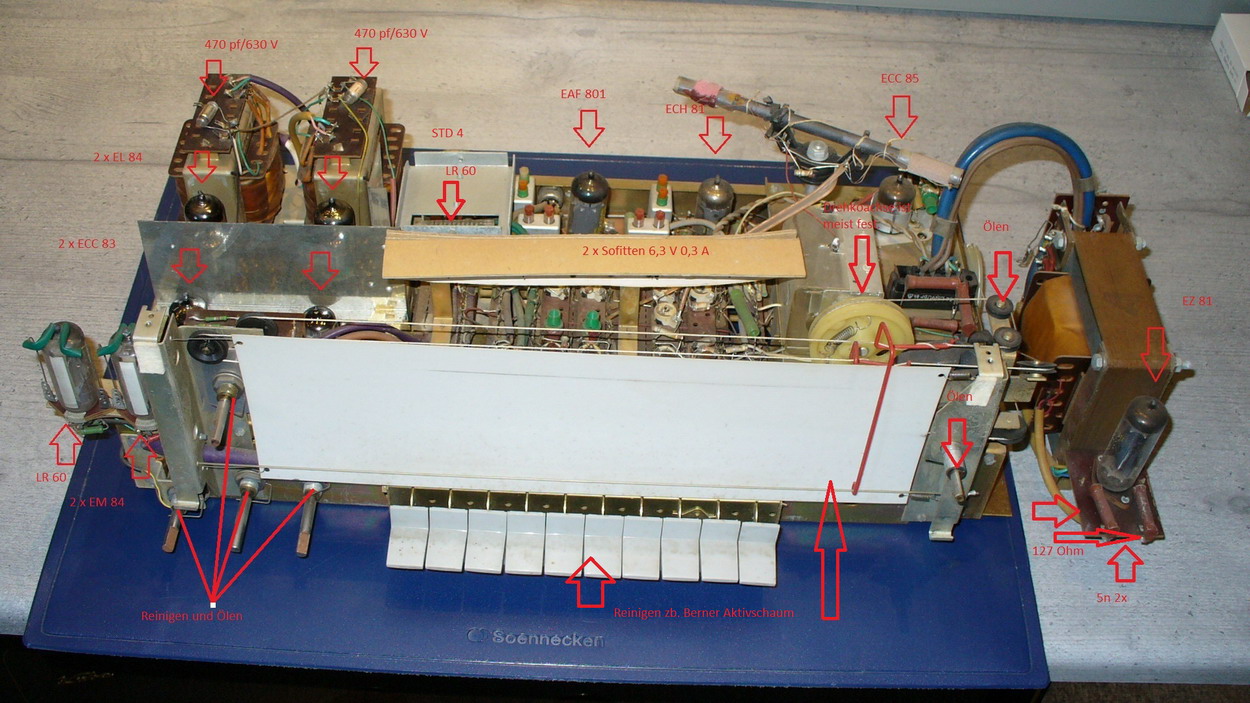

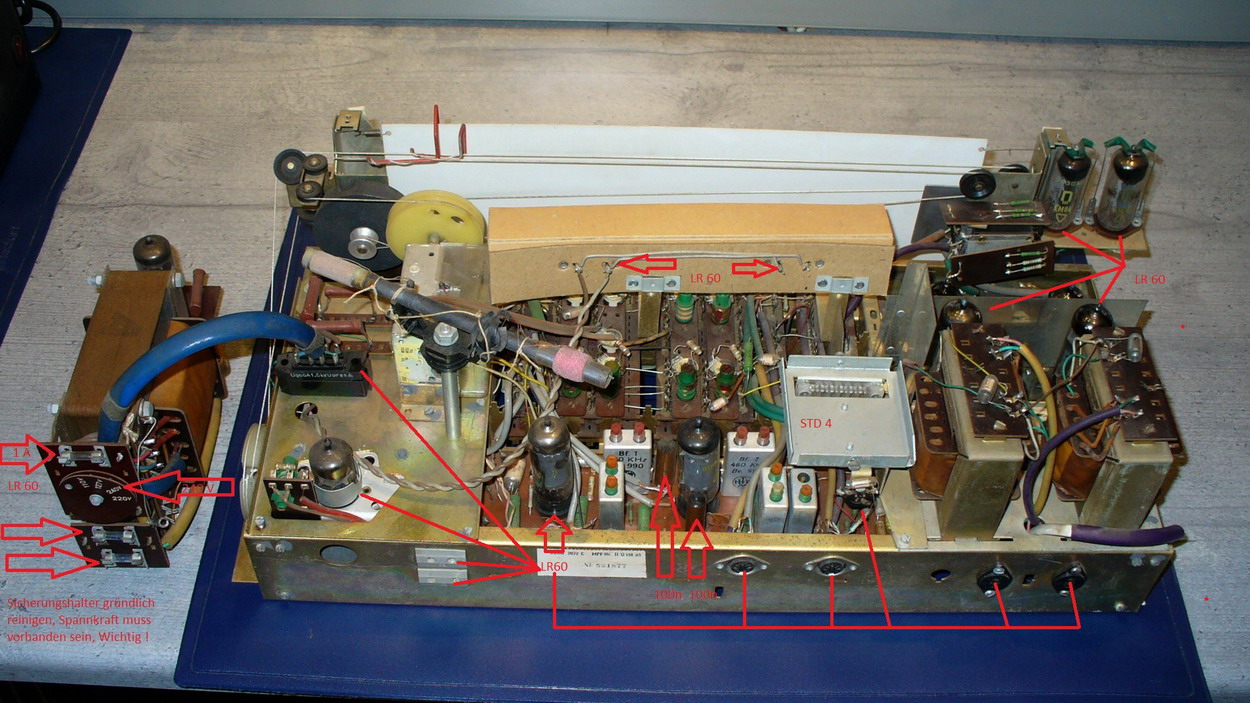

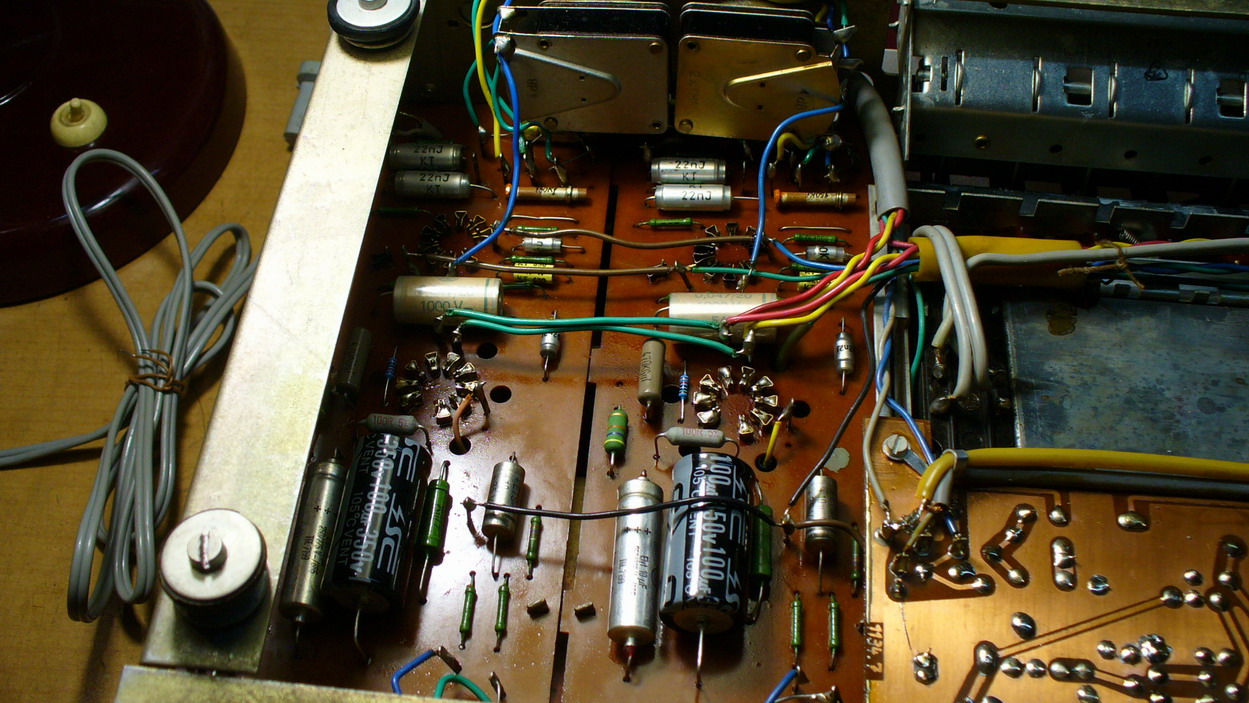

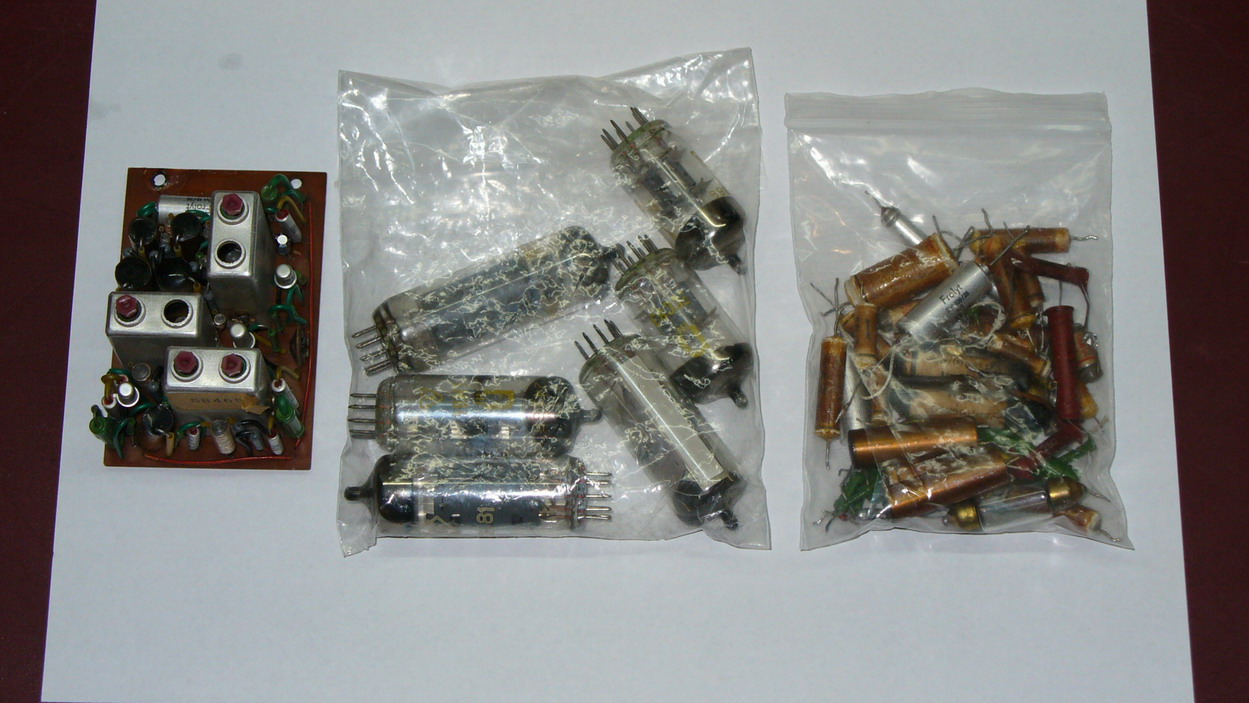

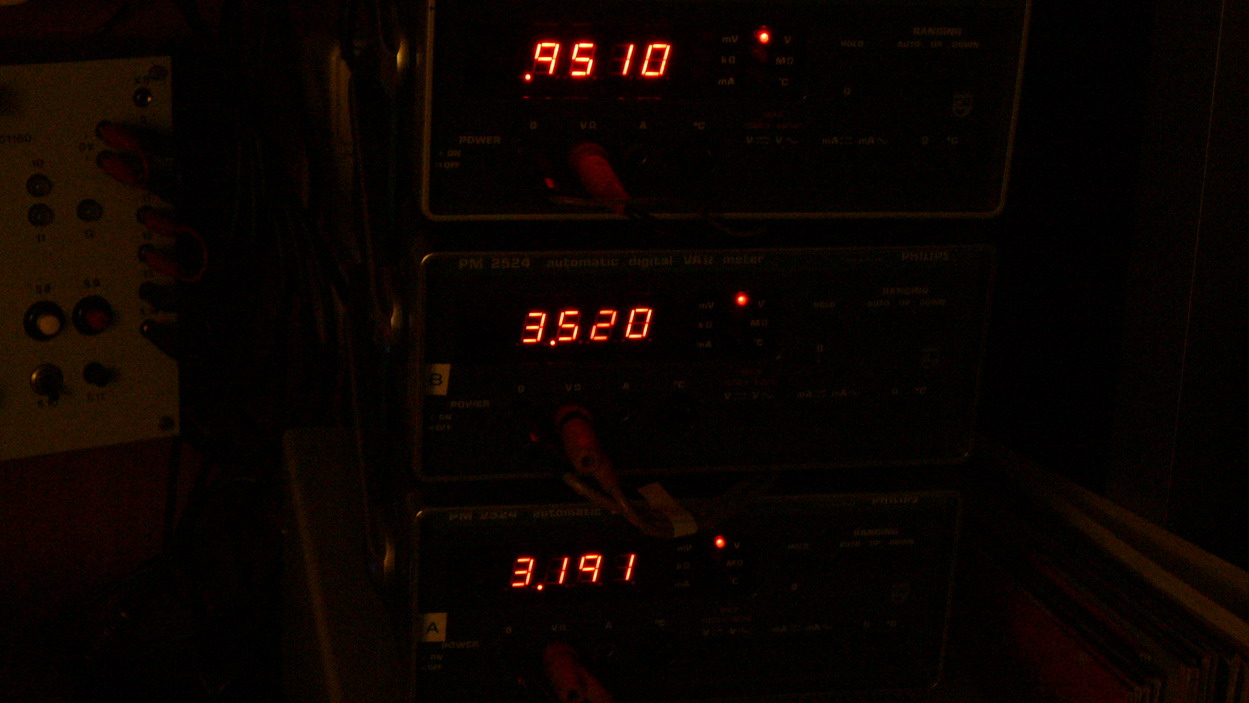

Die gesamte Restaurierung nimmt Zeit in Anspruch, wie auf den Bildern zu sehen, muss alles an Papierkondensatoren, Gitterableitwiderständen sowie auch die großen Becherelkos (ESR -Messen) uvm. ersetzt werden. Was die Röhren anbetrifft, so sollten die Endstufen EL 84, ECC 83 beste Leistungen haben. Die Röhren die verwendet wurden, haben alle mind. 95 % an Leistung. Die EL 84 ausgemessen mit M-RPG 250 V/46mA, ECC 83 250 V/ 1,5 mA. Was die HF Röhren betrifft: ECC 85 250 V/11,5 mA Syst1, 11,6 mA Syst2, (250V/10mA - 100%) ermittelt, mit M-RPG. Die Röhren ECH 81, EAF 801, prüfen im Betrieb. Spannung am Ratiodedektor-Elko, oder Pin (g1-EM 84 -Feldstärke) messen. Messgerät anschließen und Spannungswert (zb.13,6V) ablesen und die besten Röhren die zur Auswahl stehen einstöpseln. Nicht nach dem Aussehen der Röhren gehen, sondern messen und beste Röhren-Leistung selektieren. Auf keinem Fall an den Ferrit-Kernen der Bandfilter drehen! Wenn die AM/FM Leistung fehlt, muss der Fehler gefunden werden, oder wobbeln. Die zwei EM 84 messen mit dem M-RPG auf beste Leuchtkraft. Wichtig ist beim Arbeiten die Glasskala ausbauen und gut wegstellen, sie ist sehr empfindlich gegen Abrieb der Farbe. Beim Löten im Gerät, auf das Skalenseil achten. Wenn das reißt gibt es ein Problem. Wenn alles am Gerät restauriert ist und entsprechend behandelt wurde, dann spielt das Rema 2072 HF Stereo wieder super. Der Stereo-Decoder STD 4, ist belassen im Gerät. In der nächsten Zeit stelle ich einen Umbau des STD 4 vor, auf einen IC 1310 P. Dieses neue Stereo-Modul soll den STD4 (einfach einstecken) ersetzen. Die Stereodecoder STD 4 gehen mal gut bis schlecht oder gar nicht. Das neue Projekt wird diese Probleme beheben. Sollte aber der vorhergehende STD 4 Verwendung finden, dann fleißiges Bauteile tauschen, die Kondensatoren haben gerne Feinschlüsse oder sind taub. Bitte Beachten, über 200 V Anodenspannung.

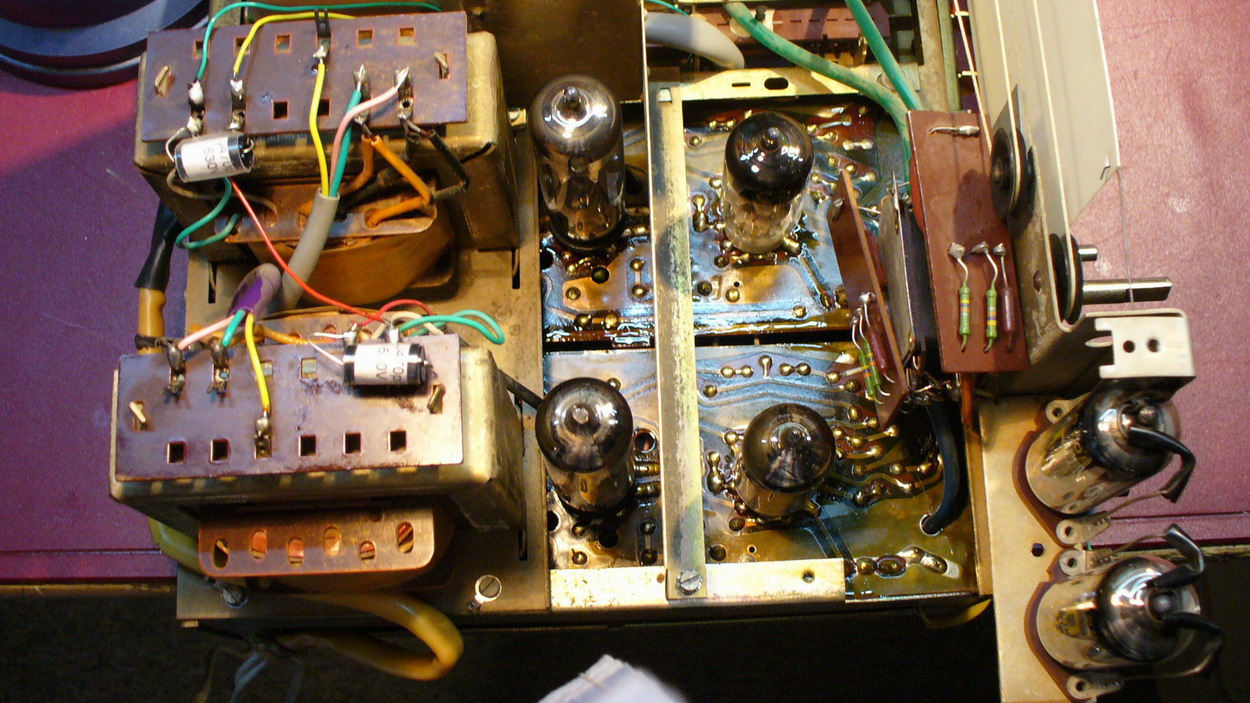

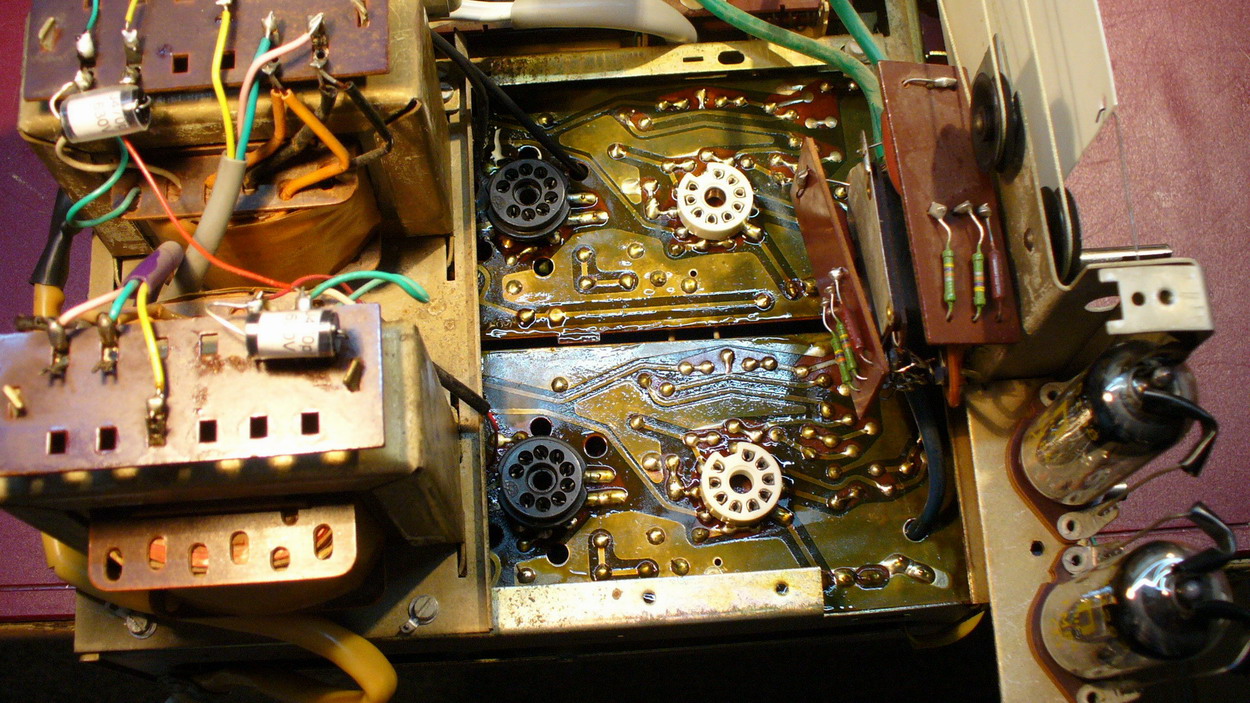

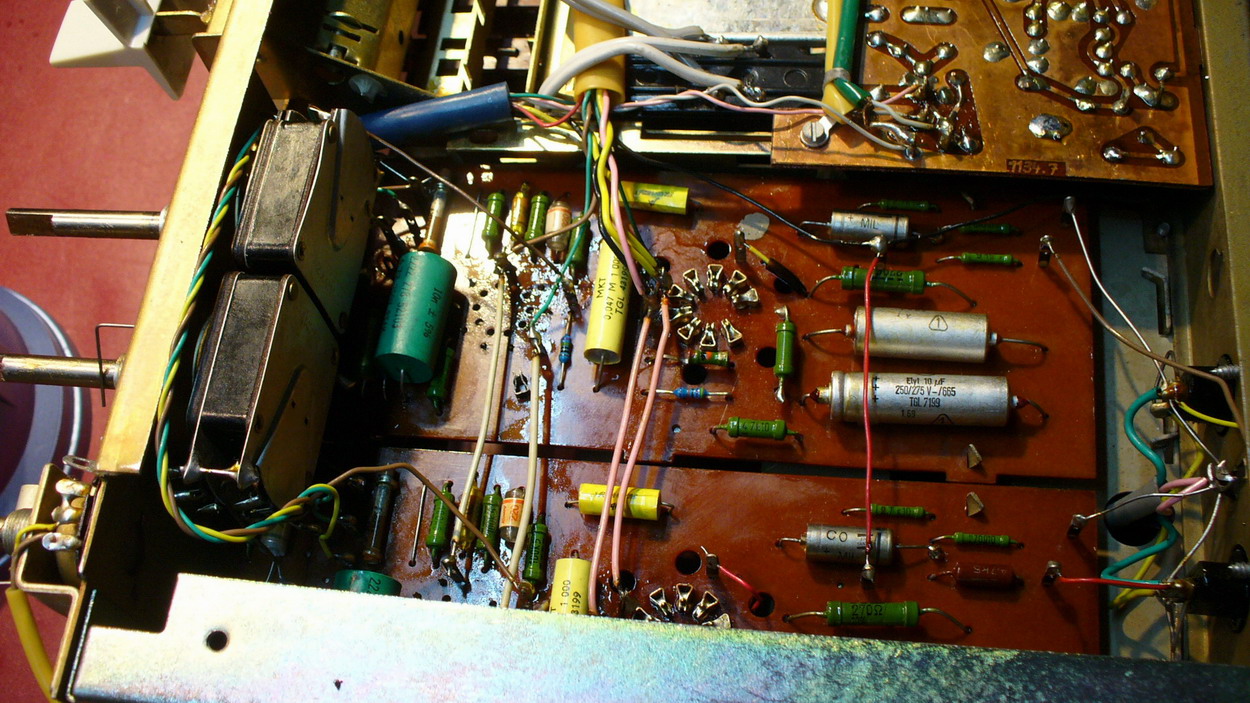

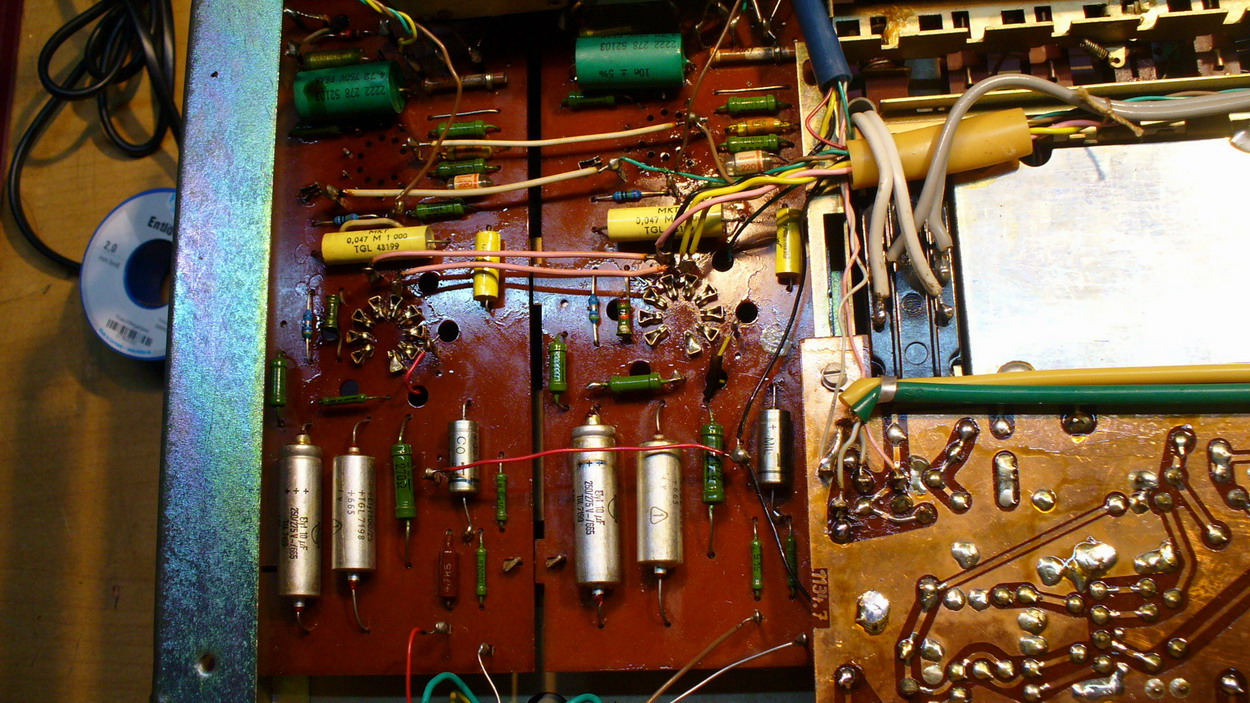

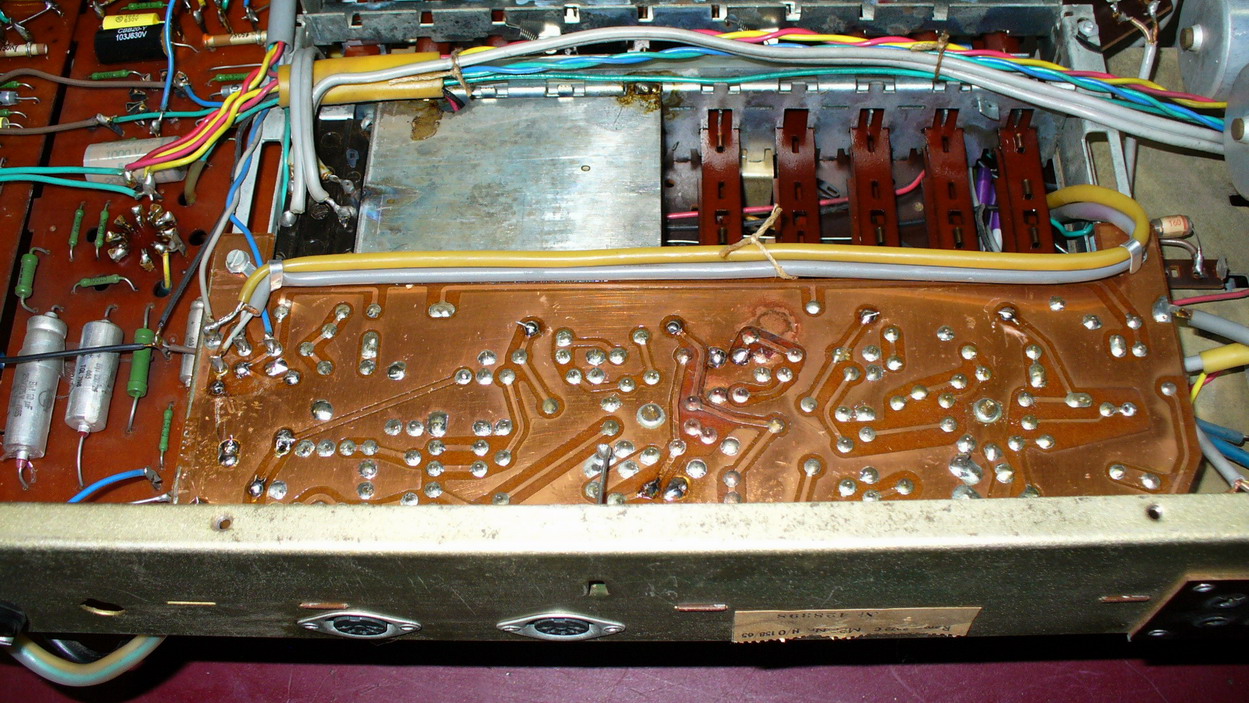

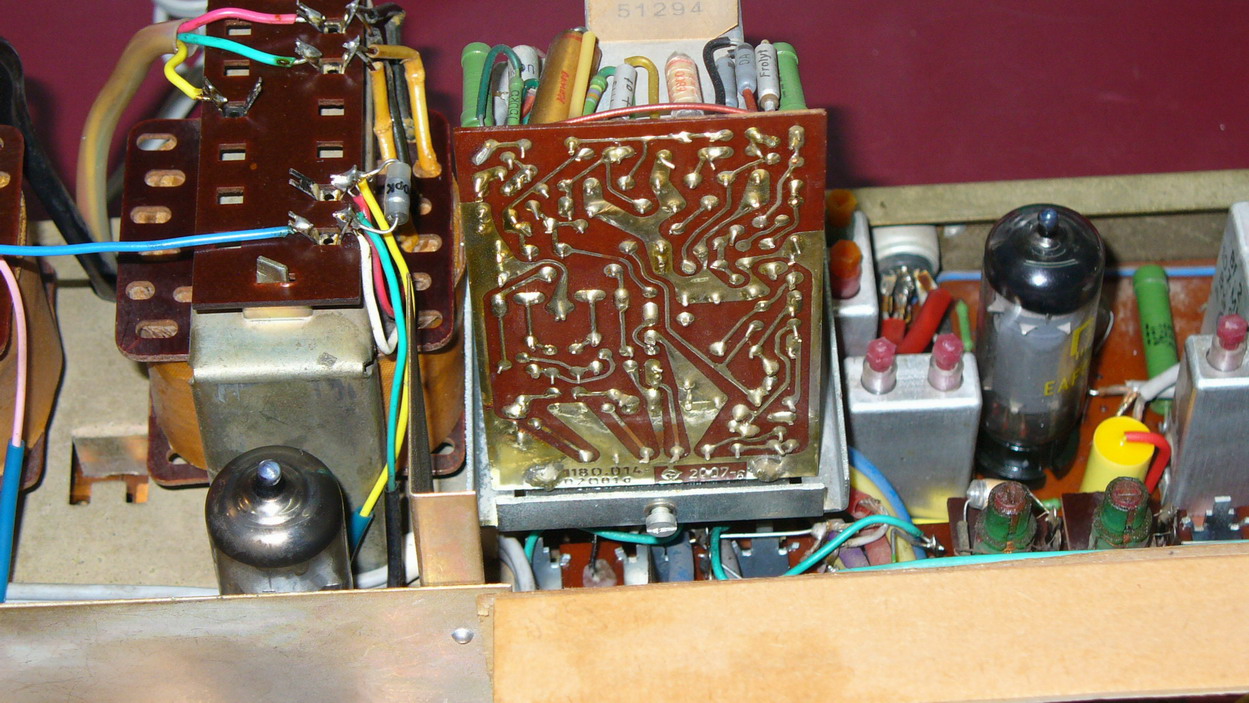

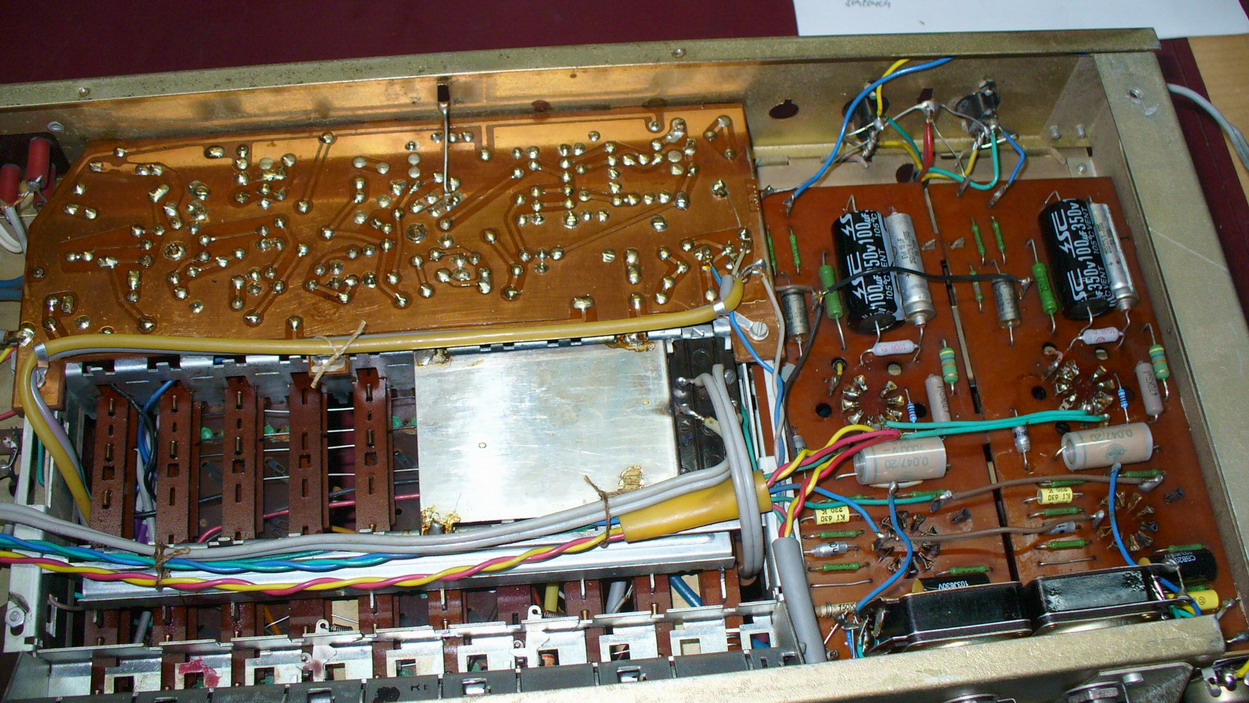

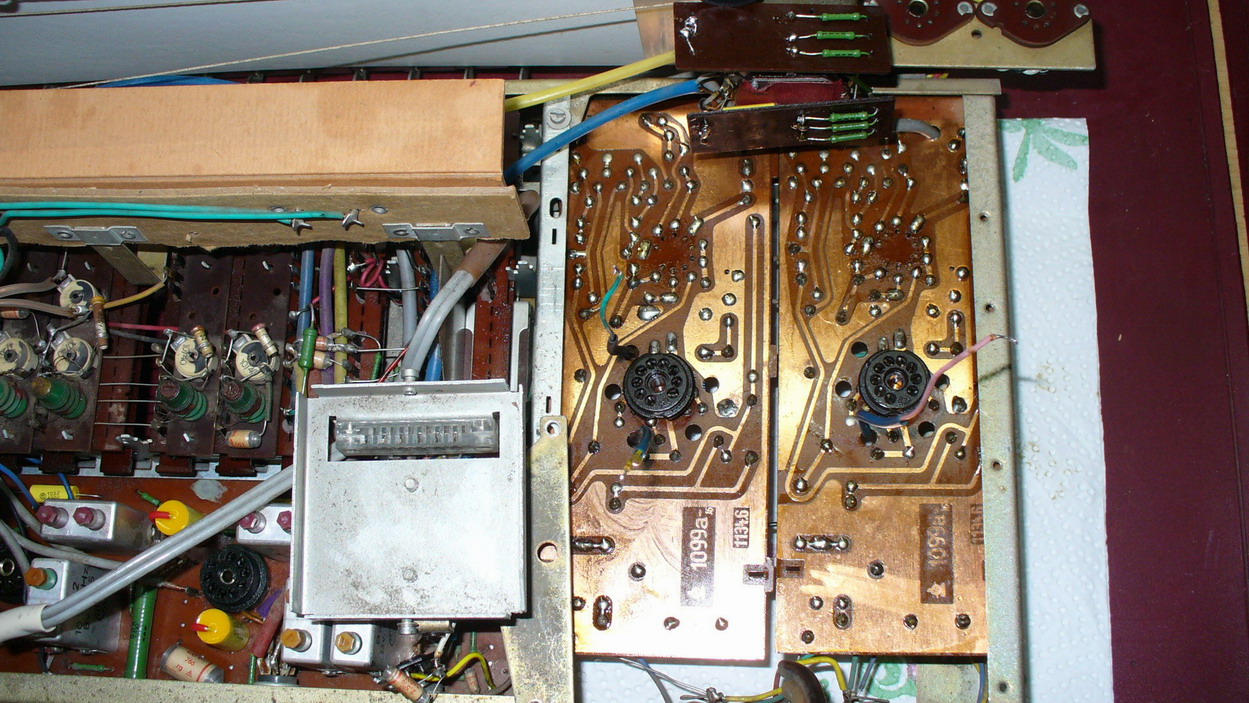

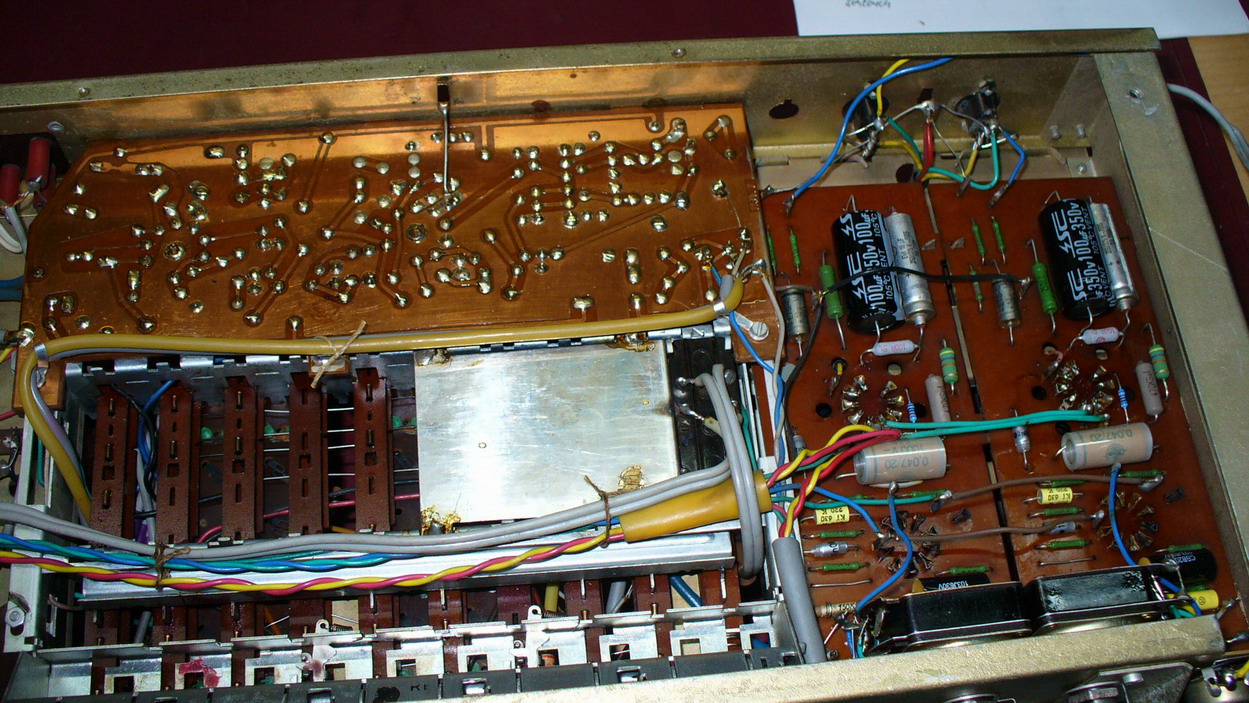

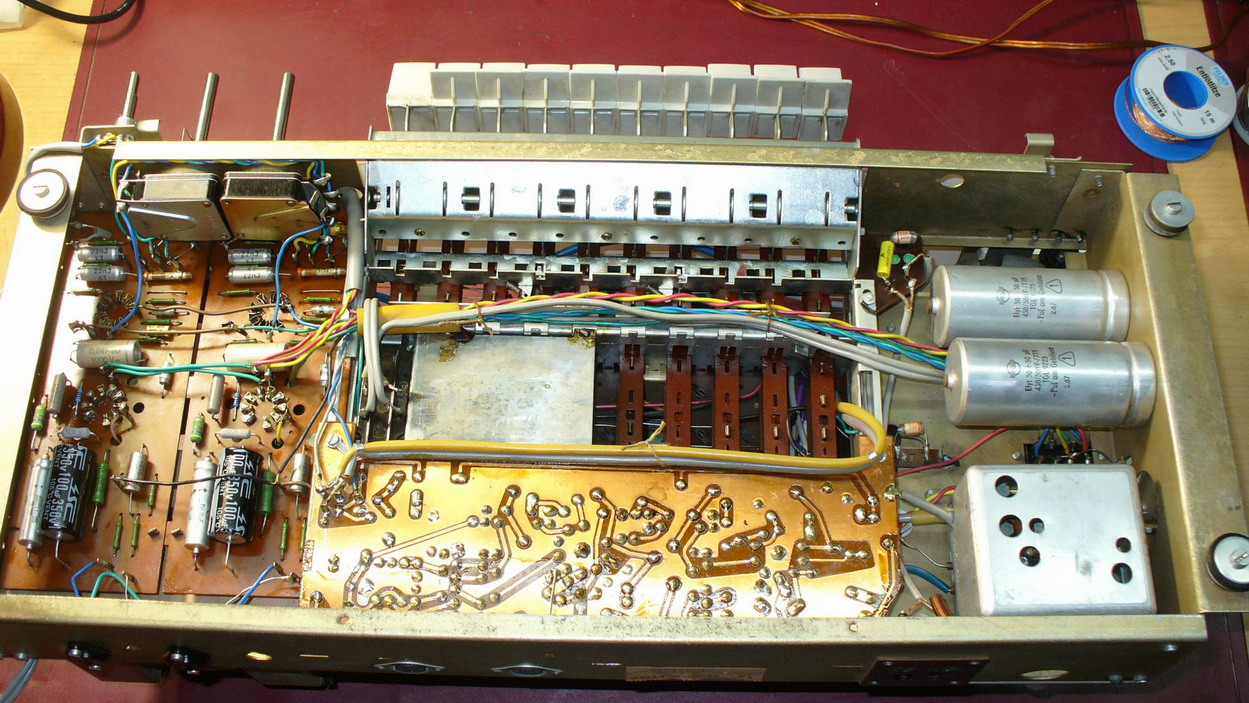

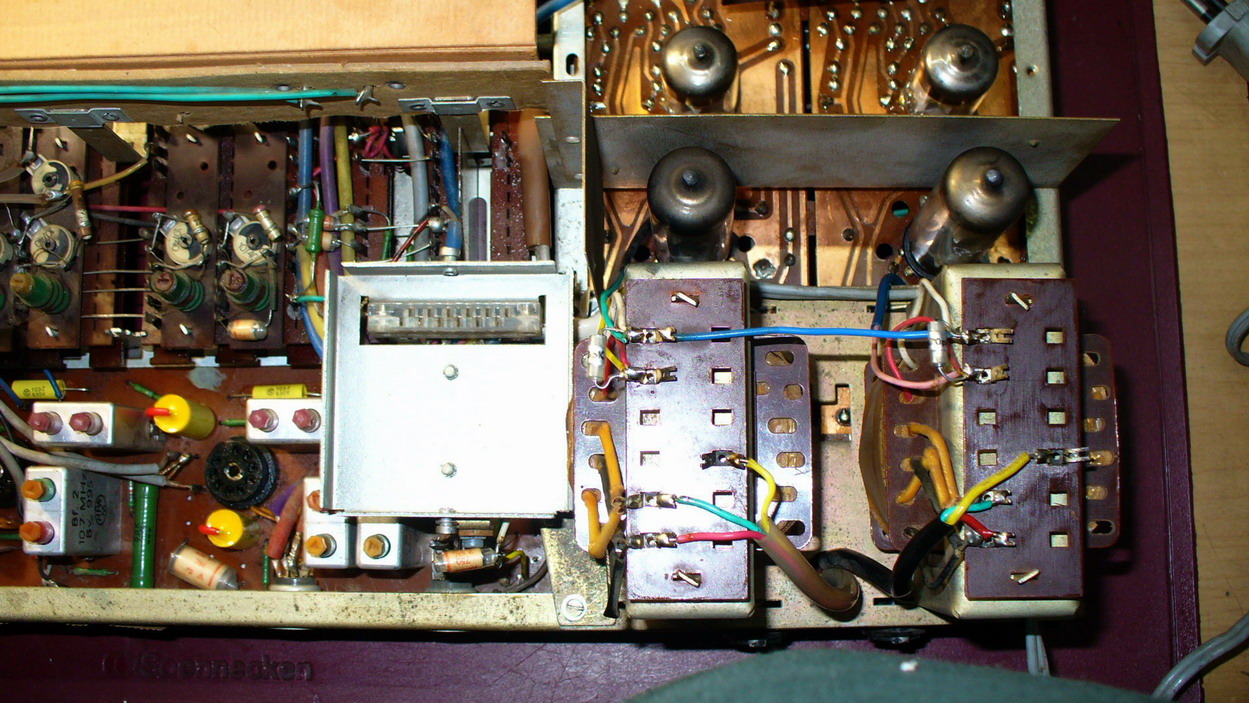

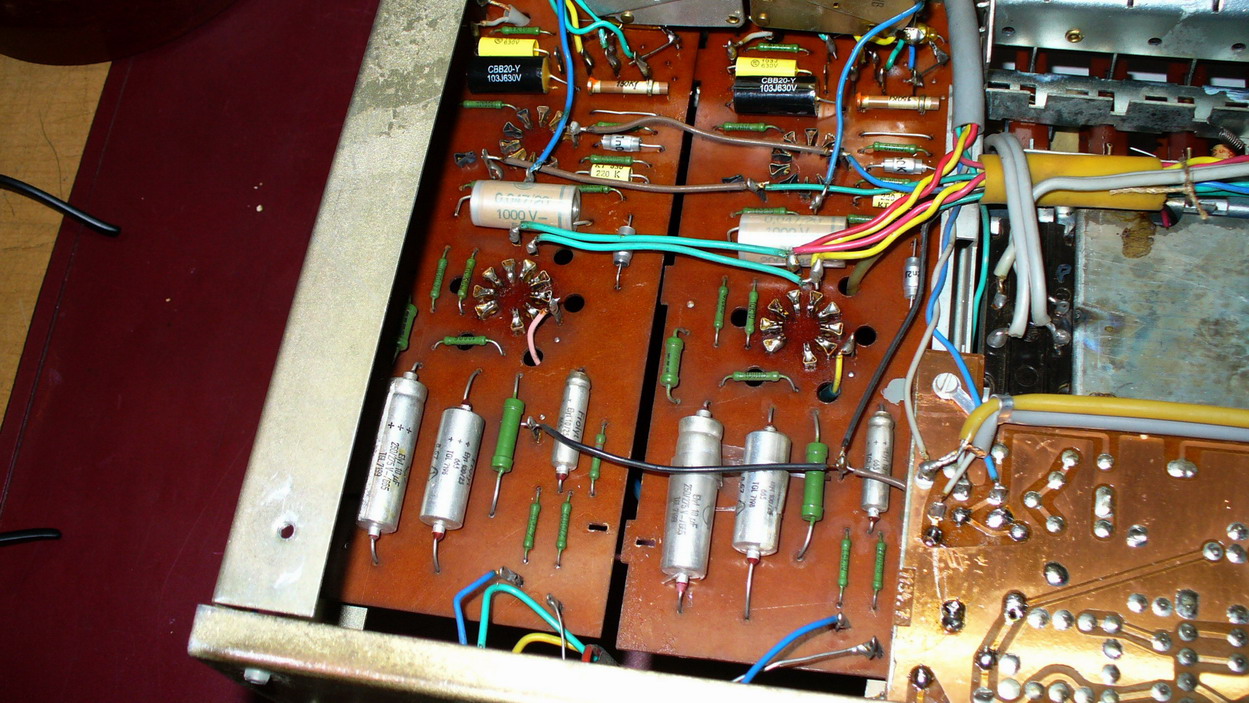

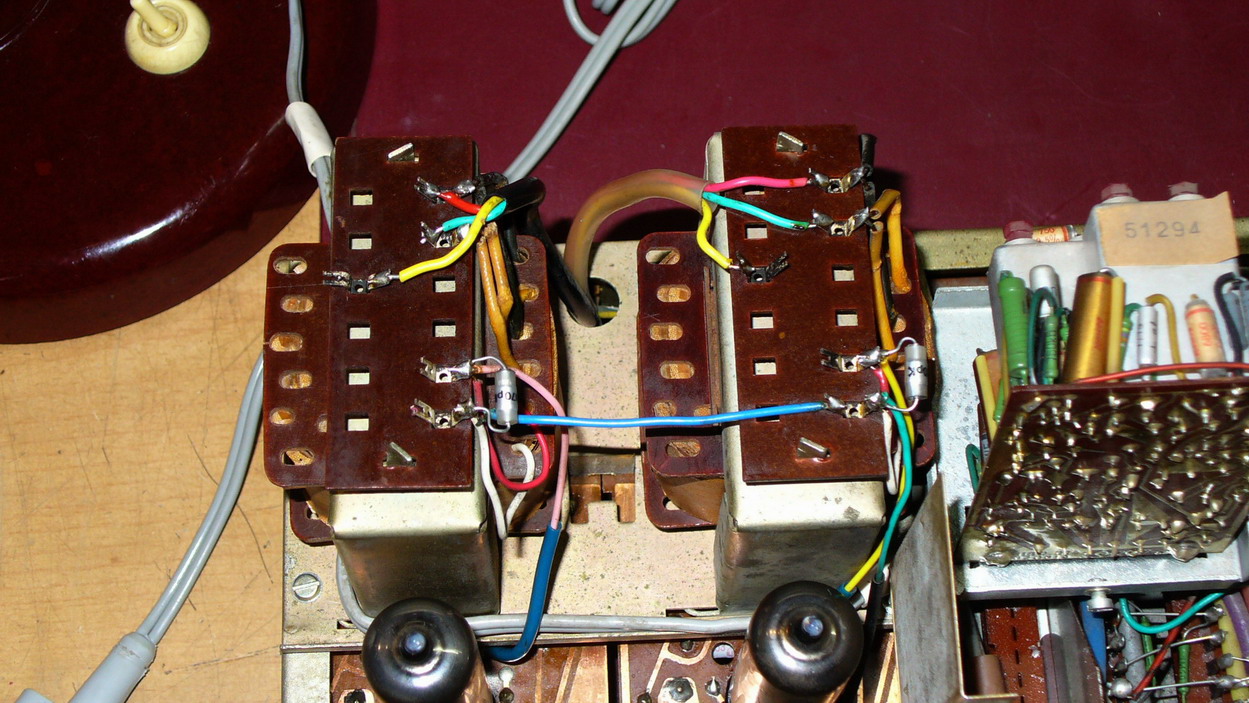

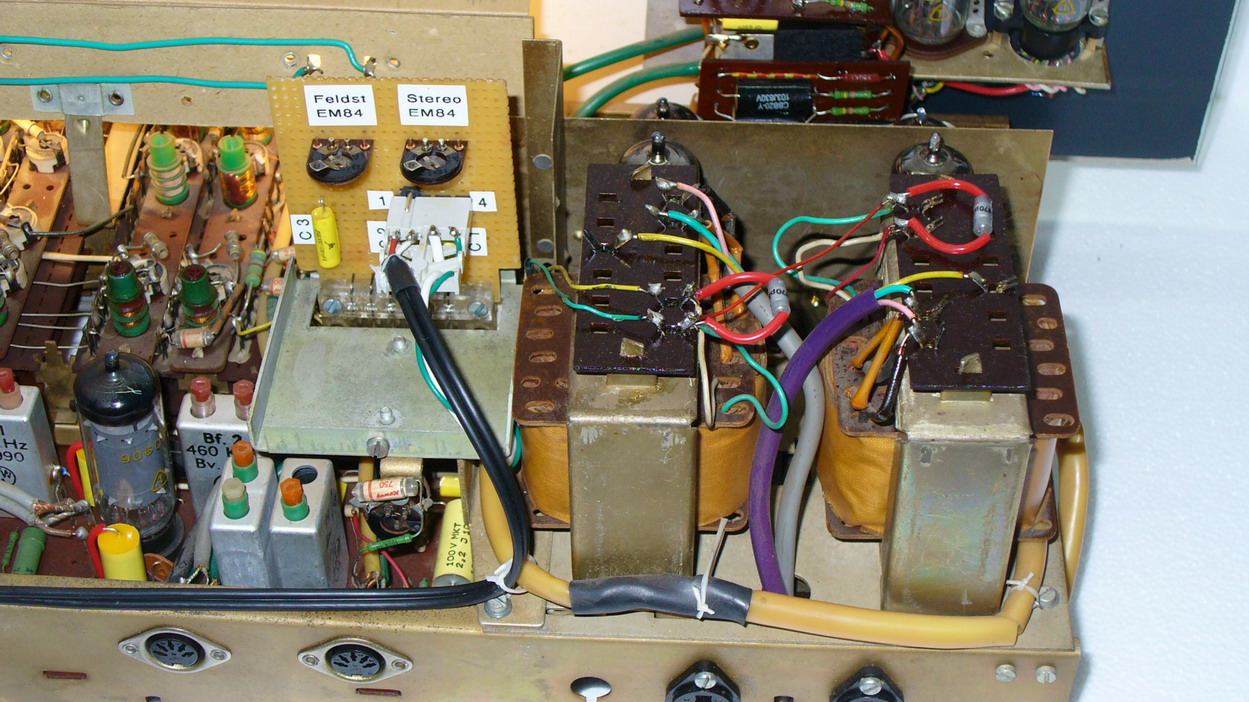

Rema 2072 Endstufe	Rema 2072 Endst. ECC 83-EL 84	Rema 2072 Endst. unten

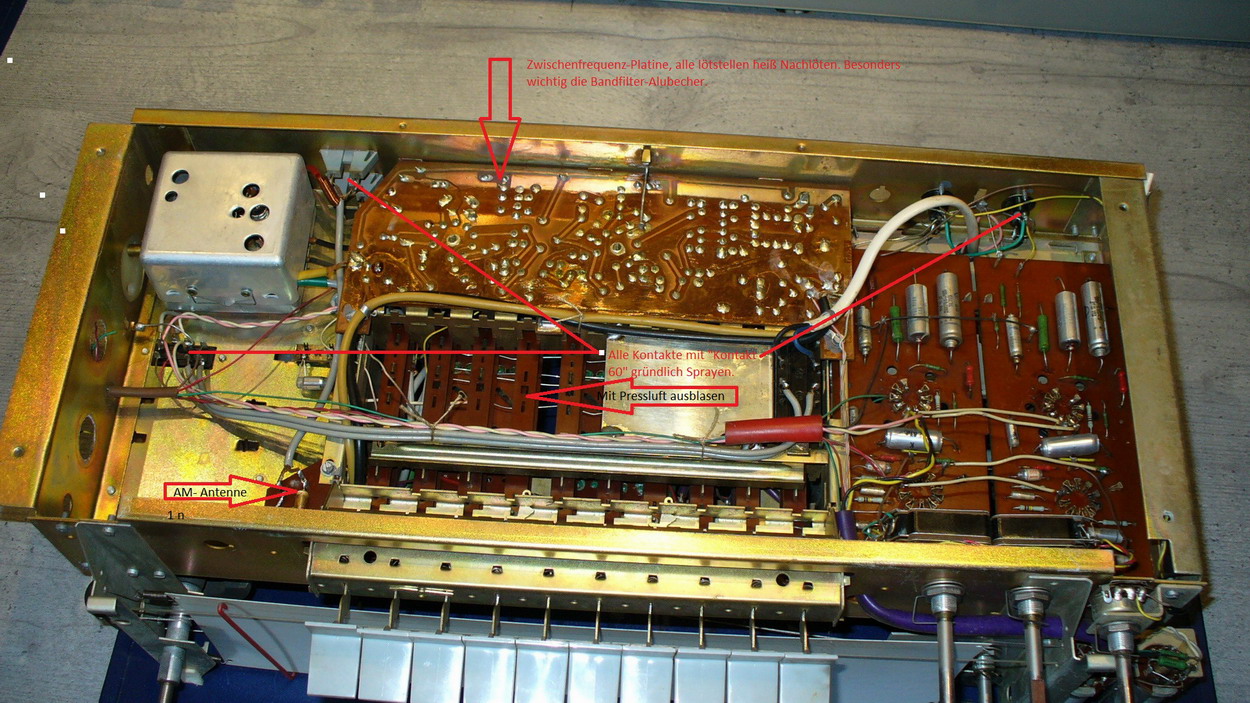

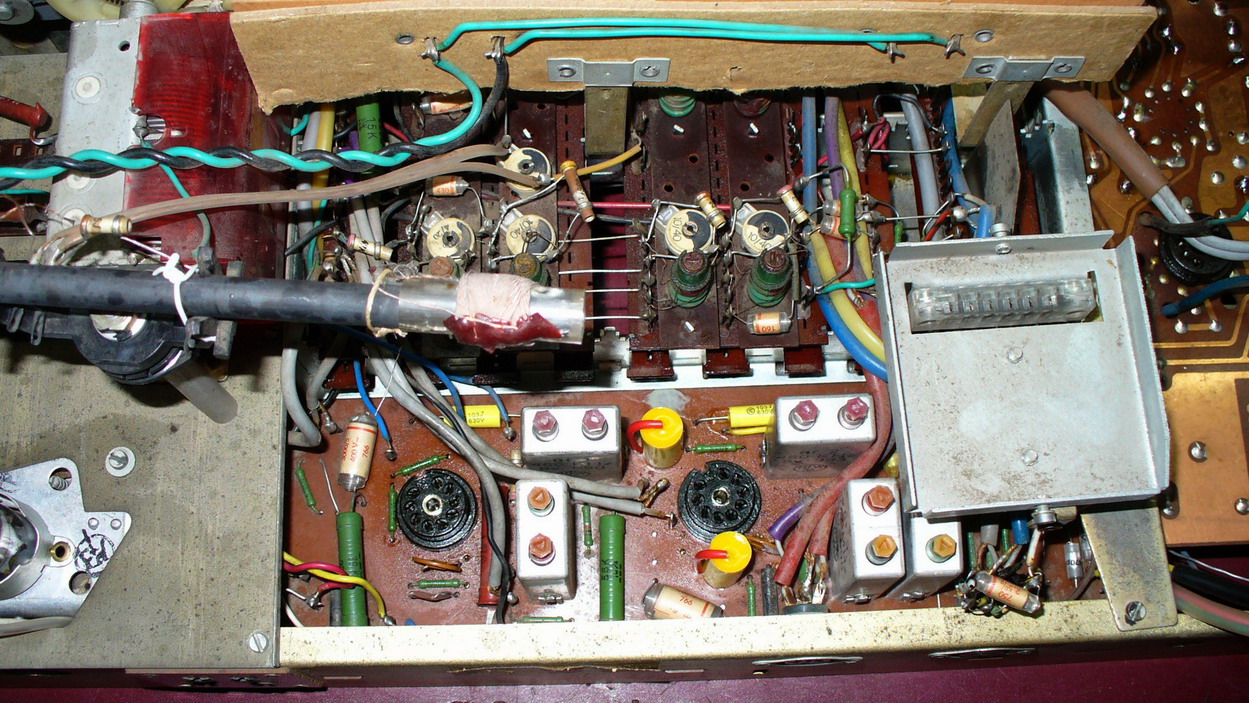

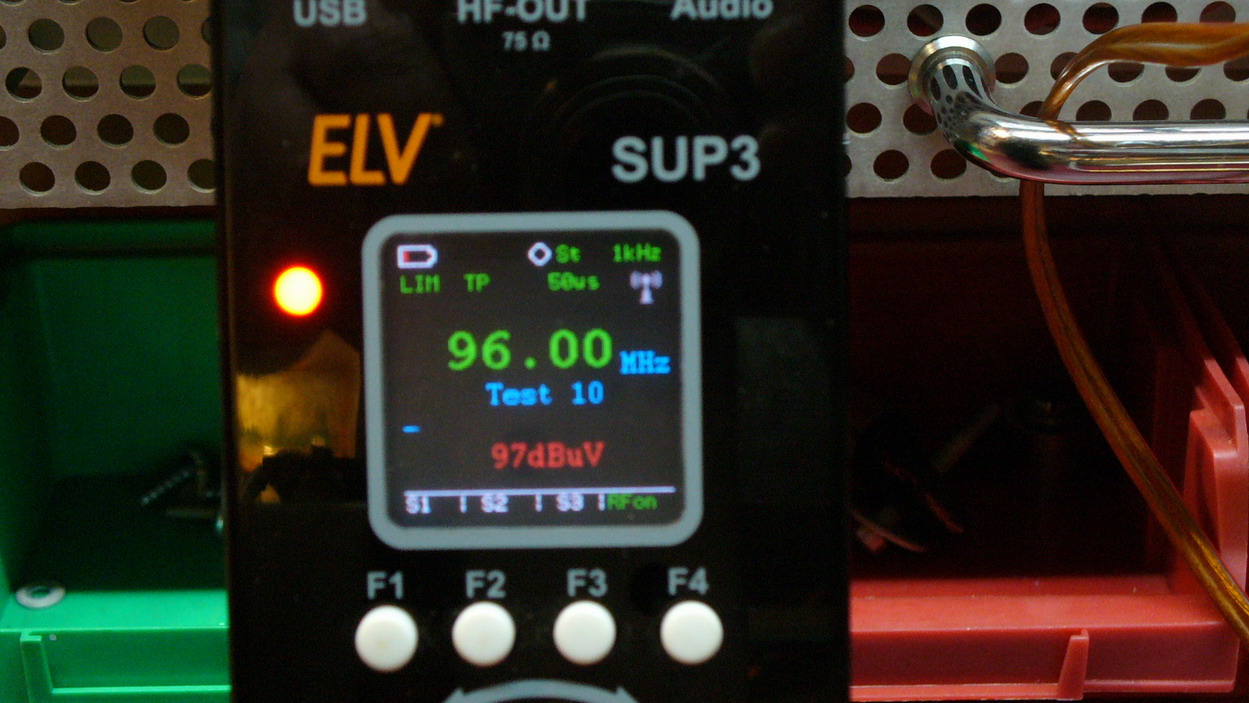

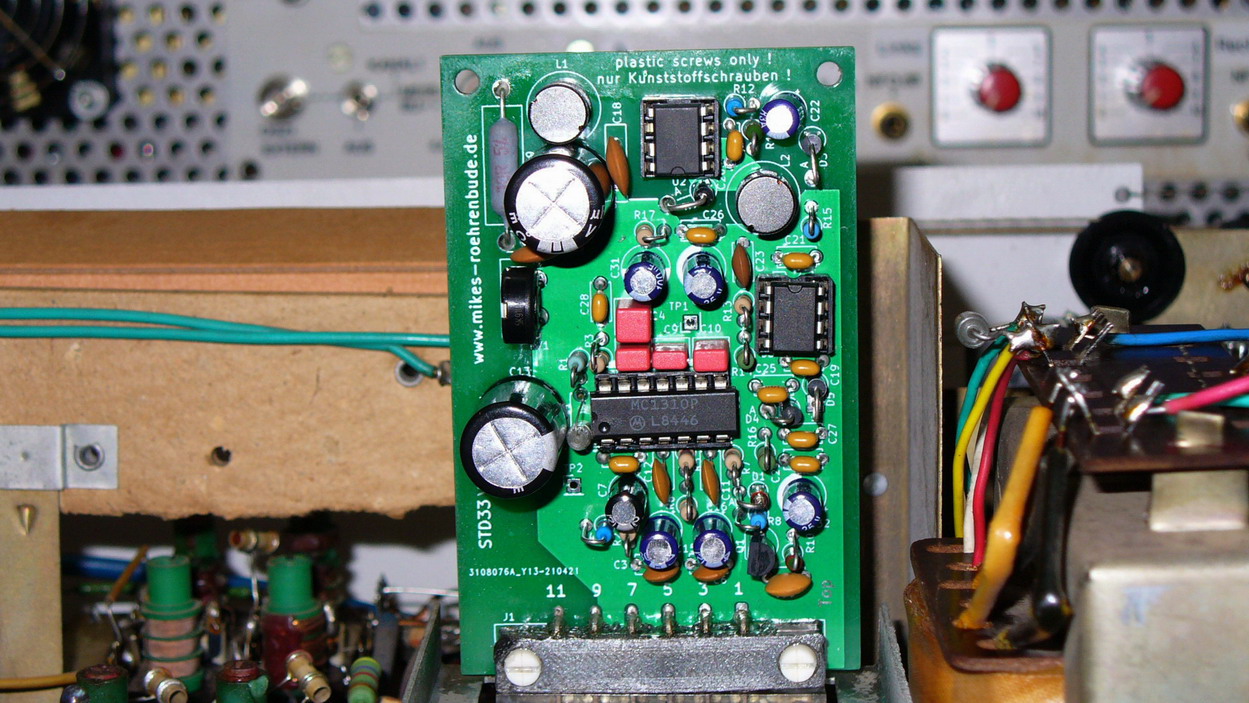

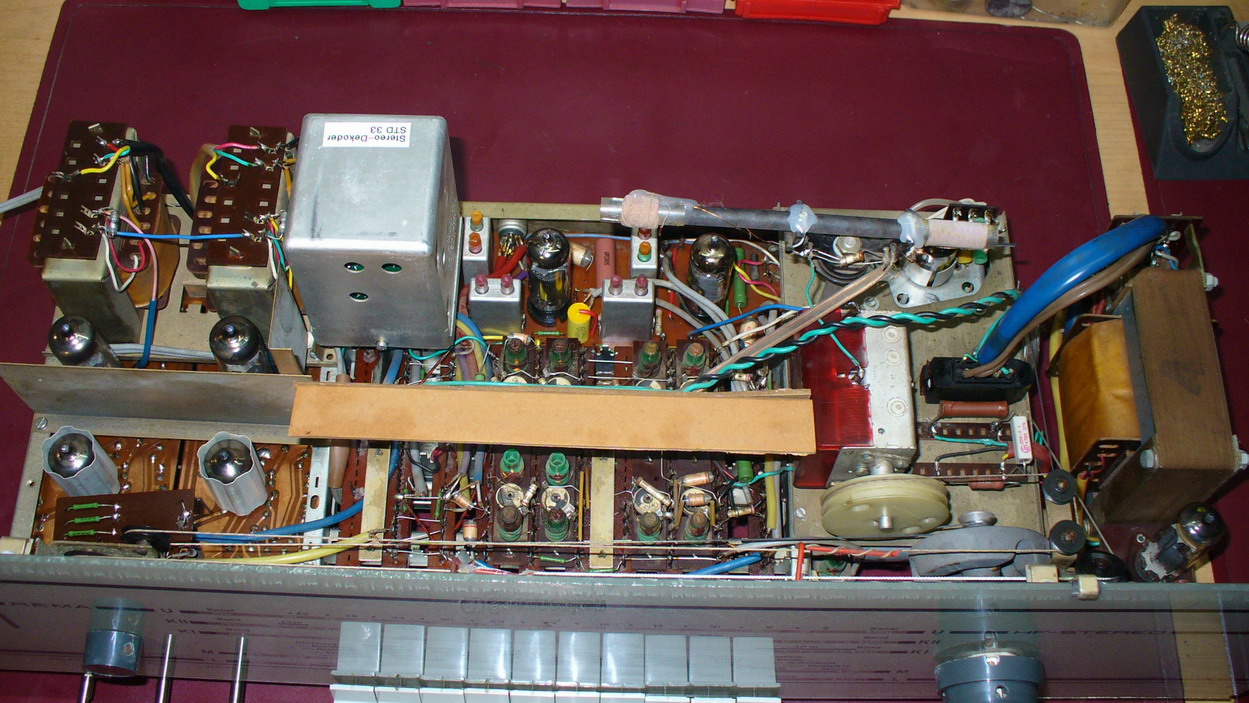

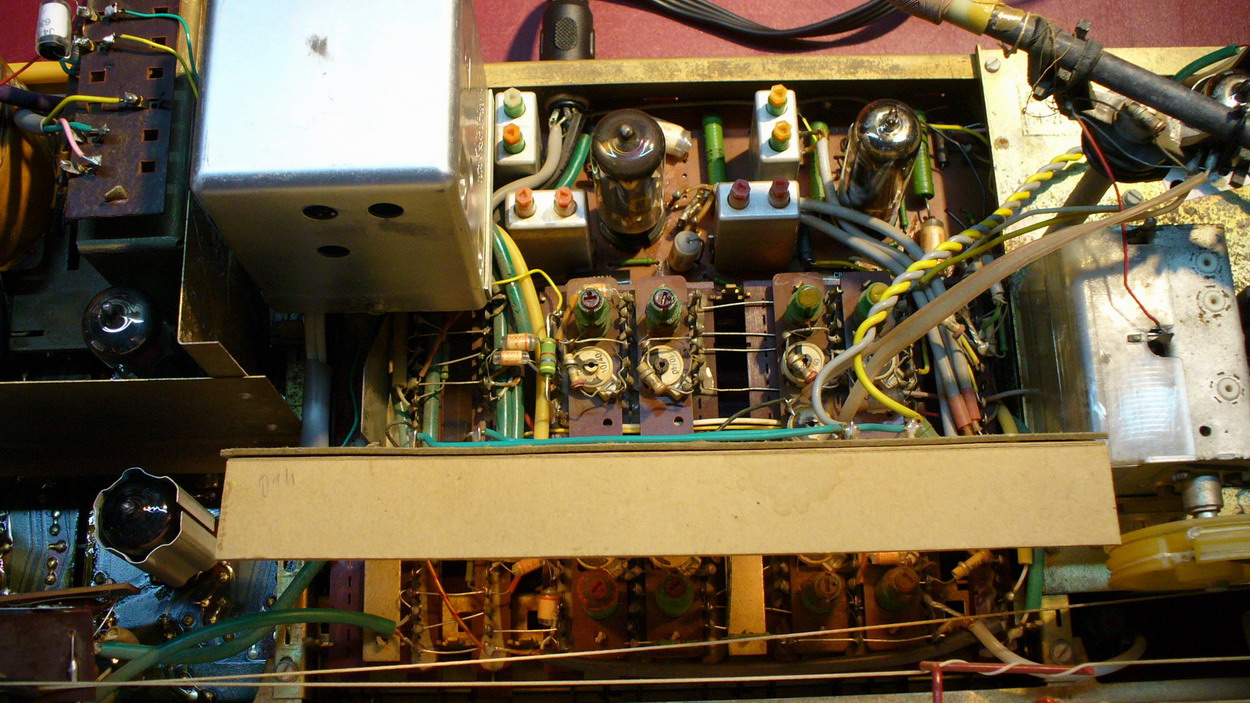

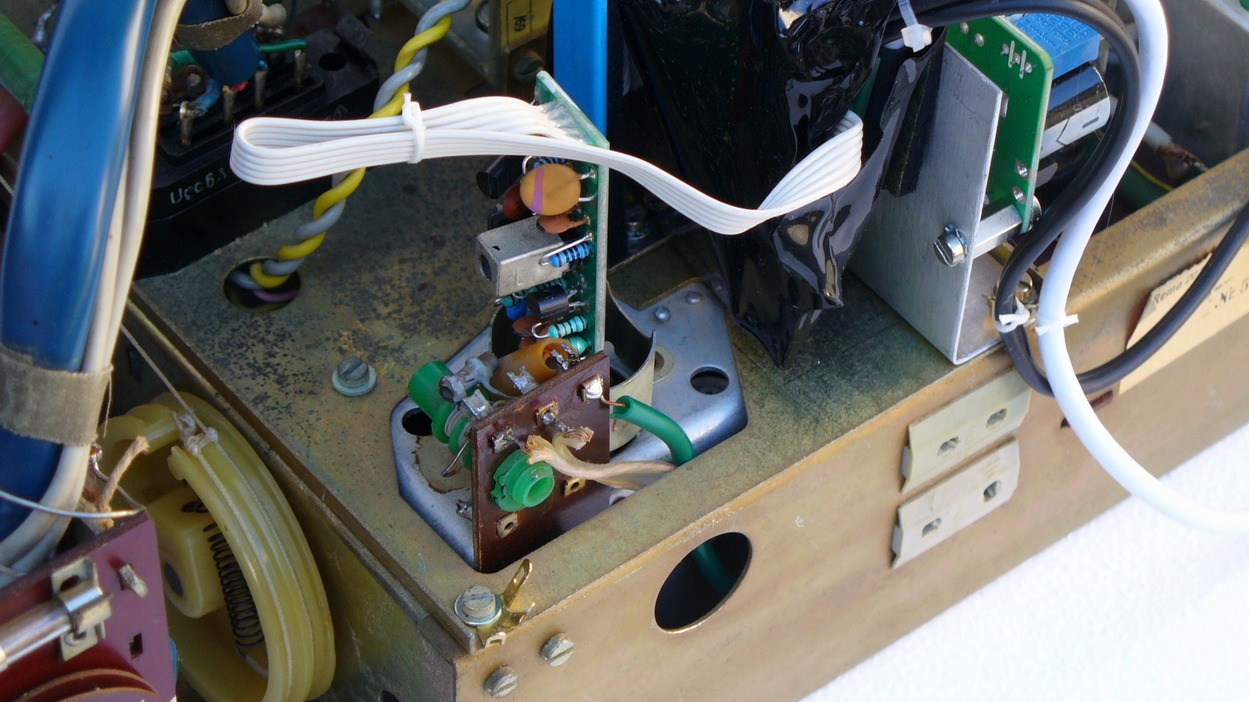

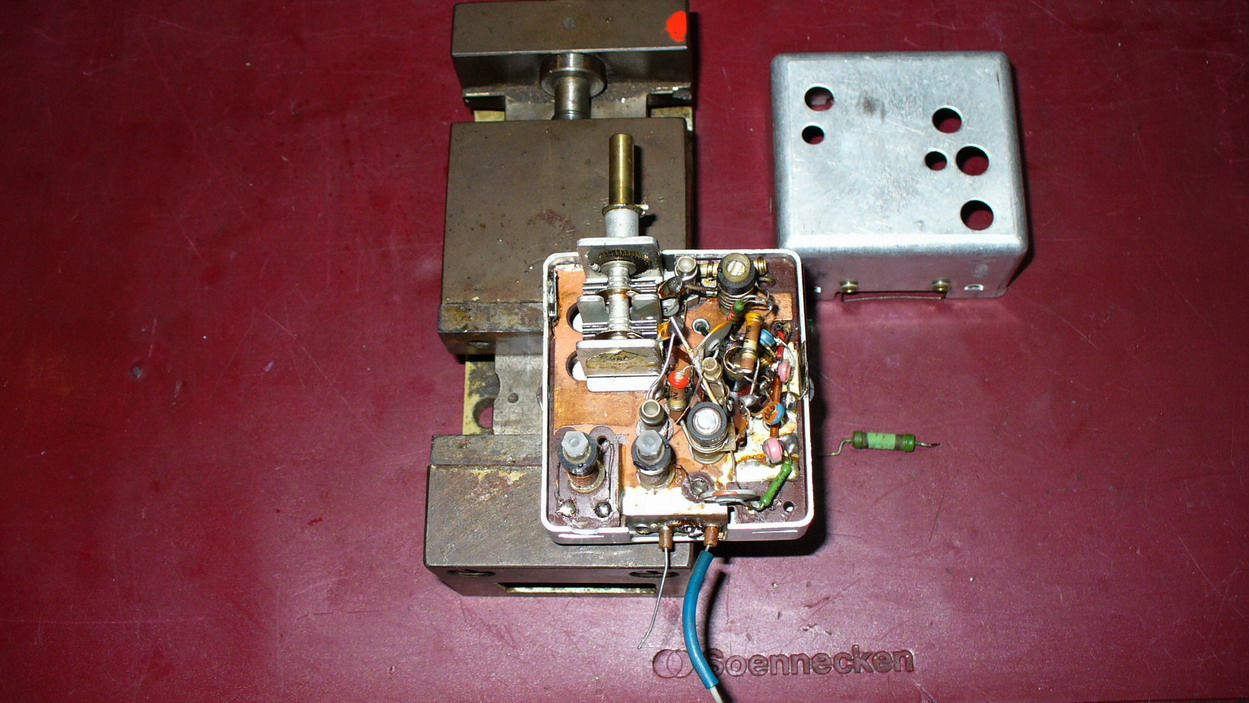

Rema 2072 ZF. Teil STD4	Rema 2072 Endst. innen	Rema 2072 Testgenerator

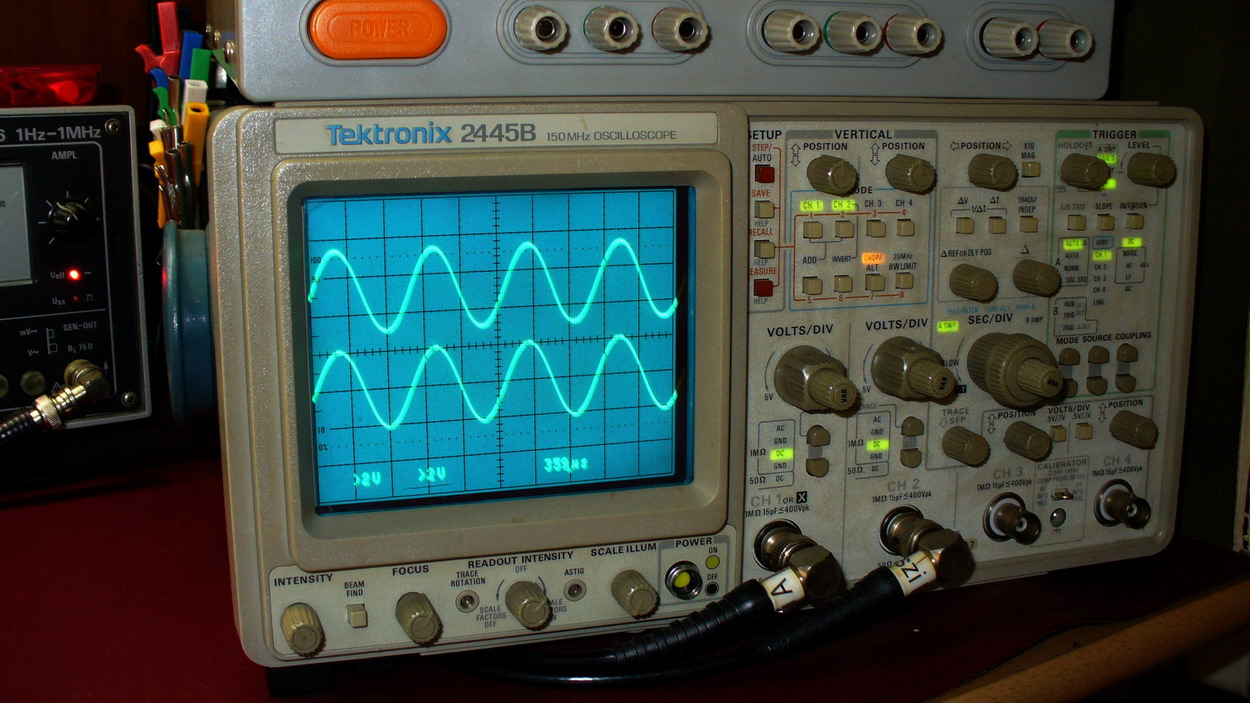

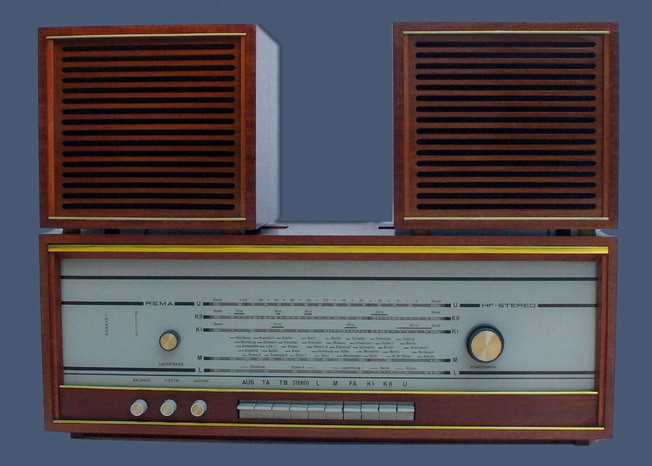

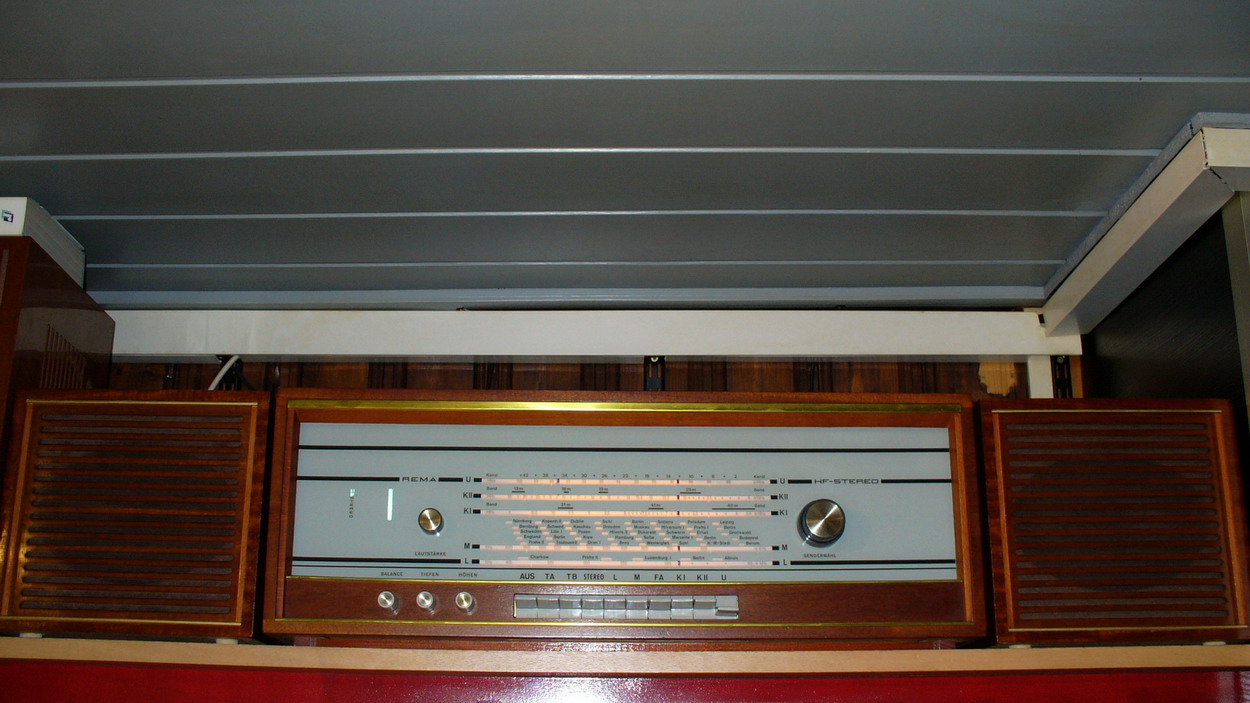

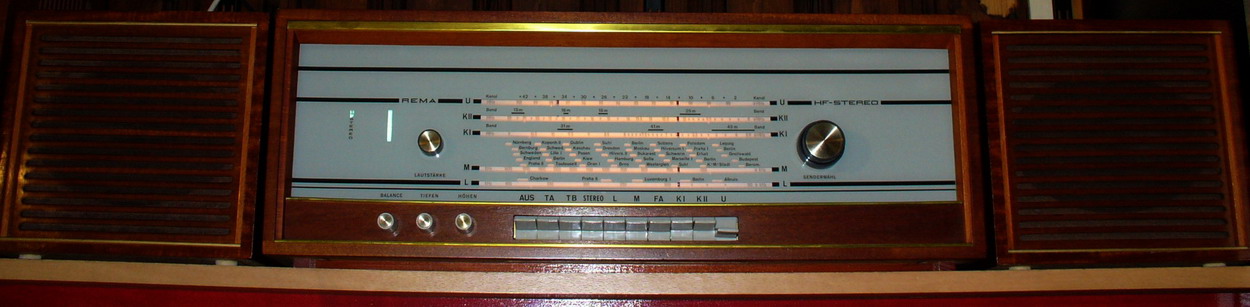

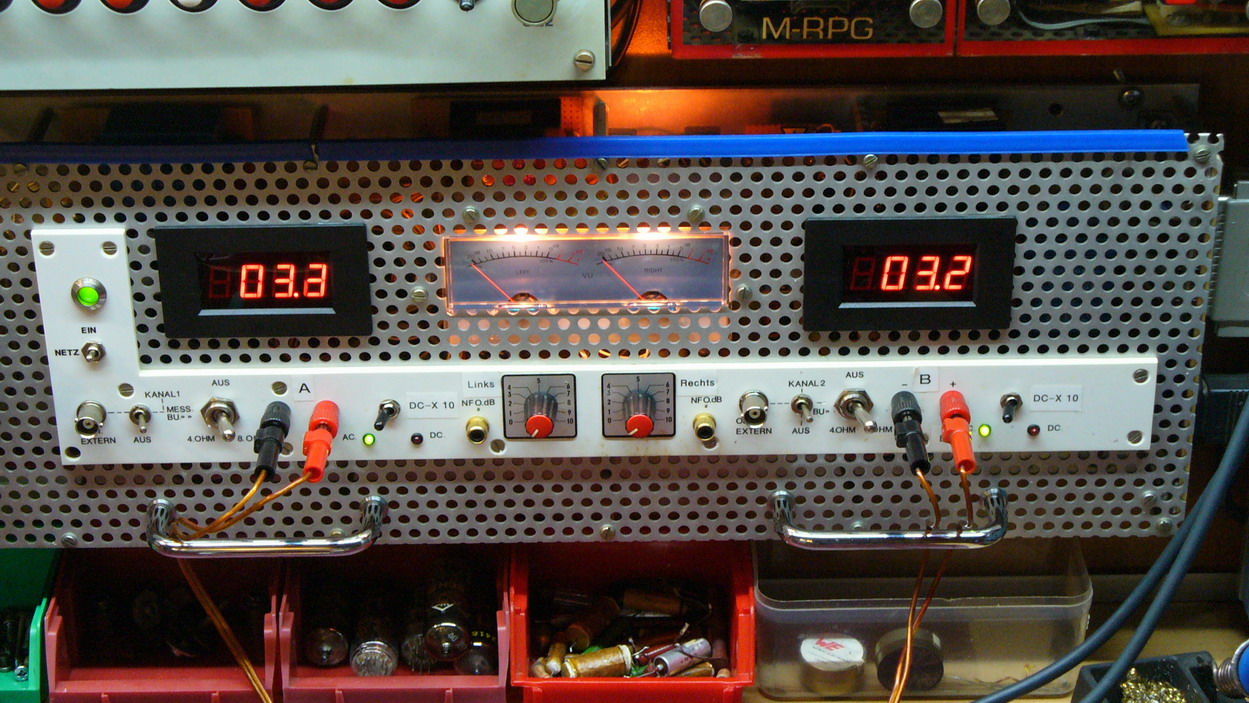

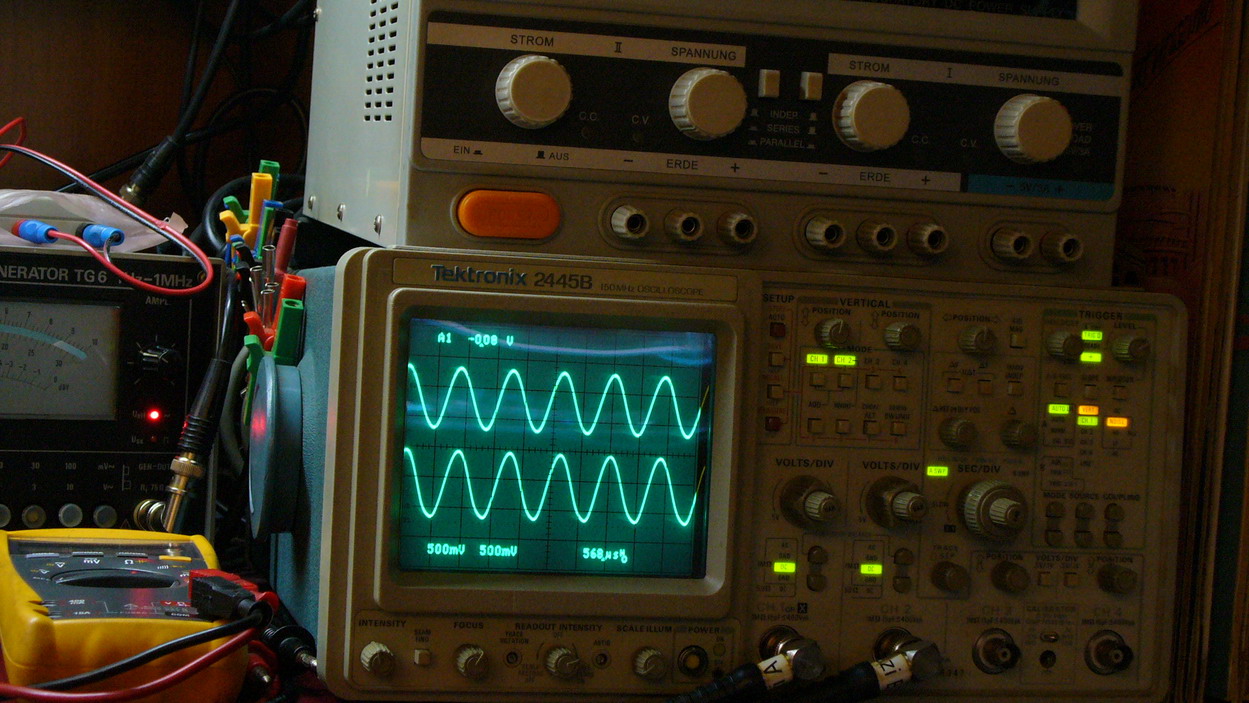

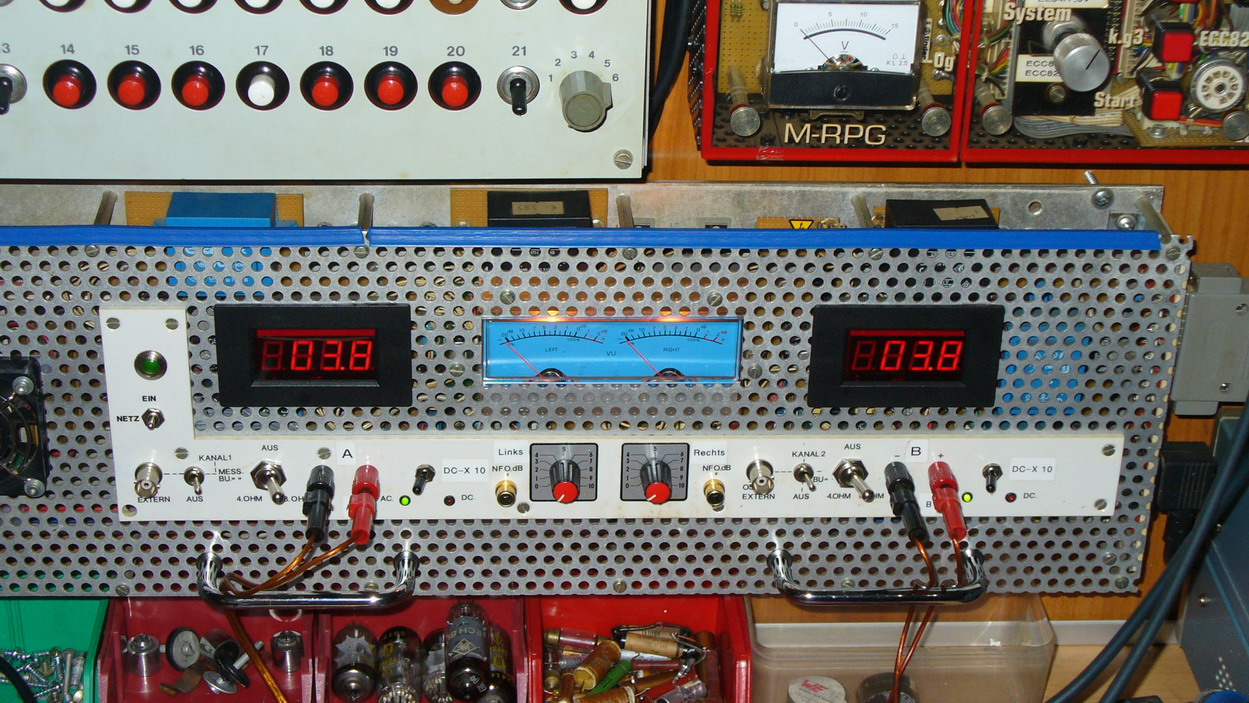

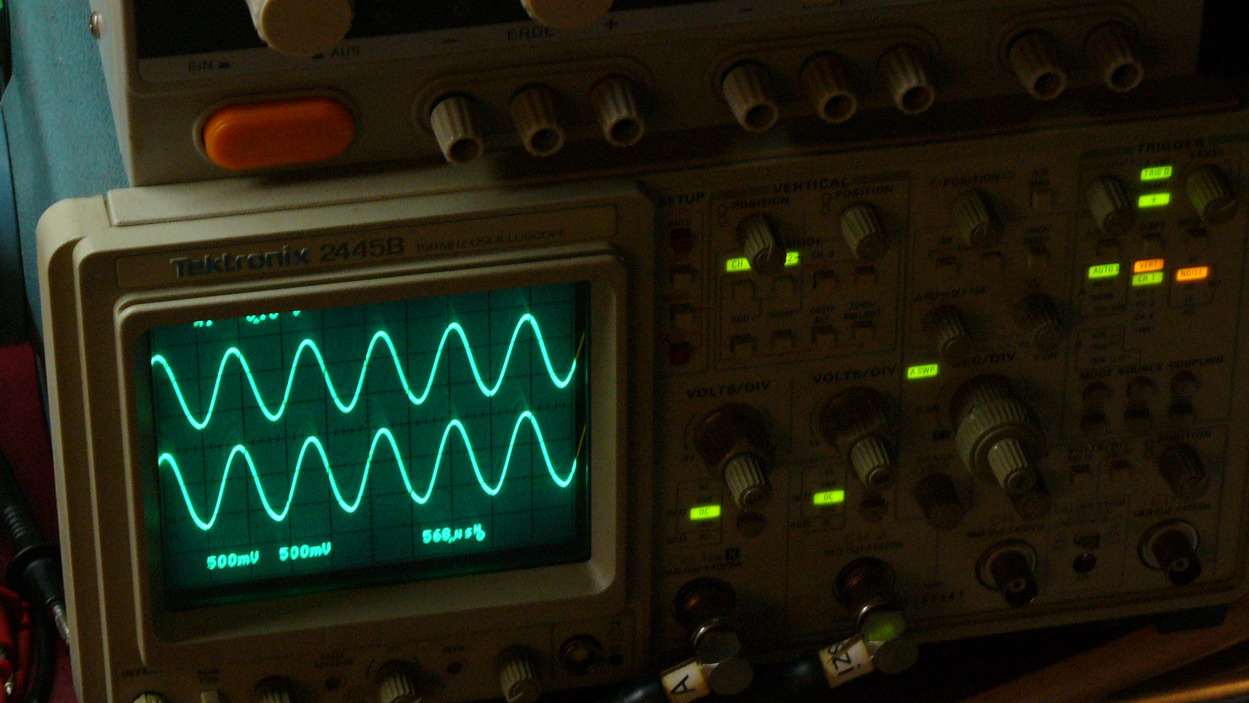

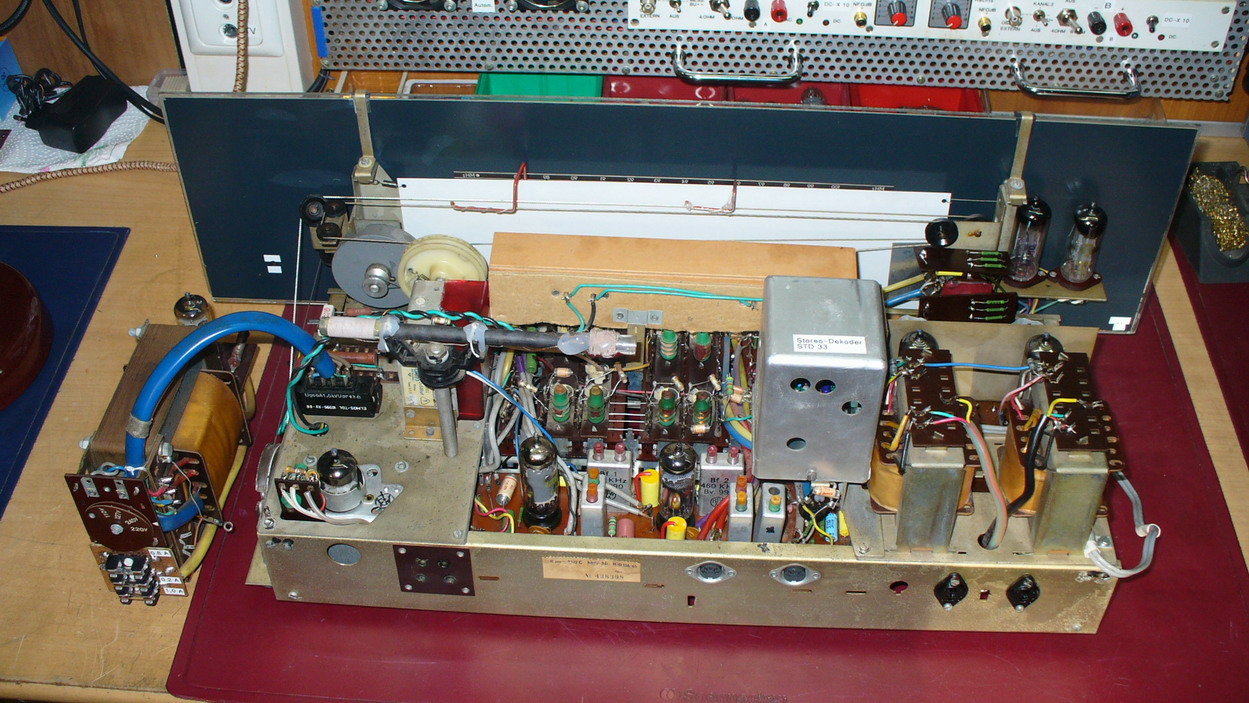

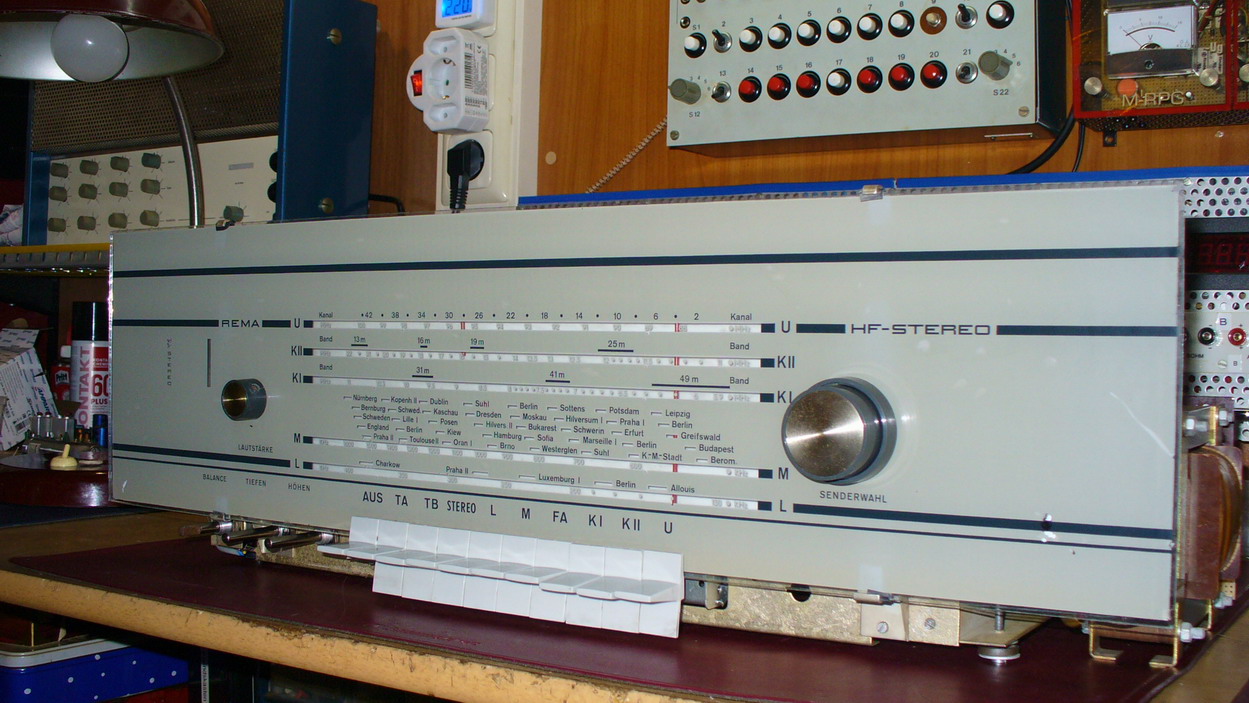

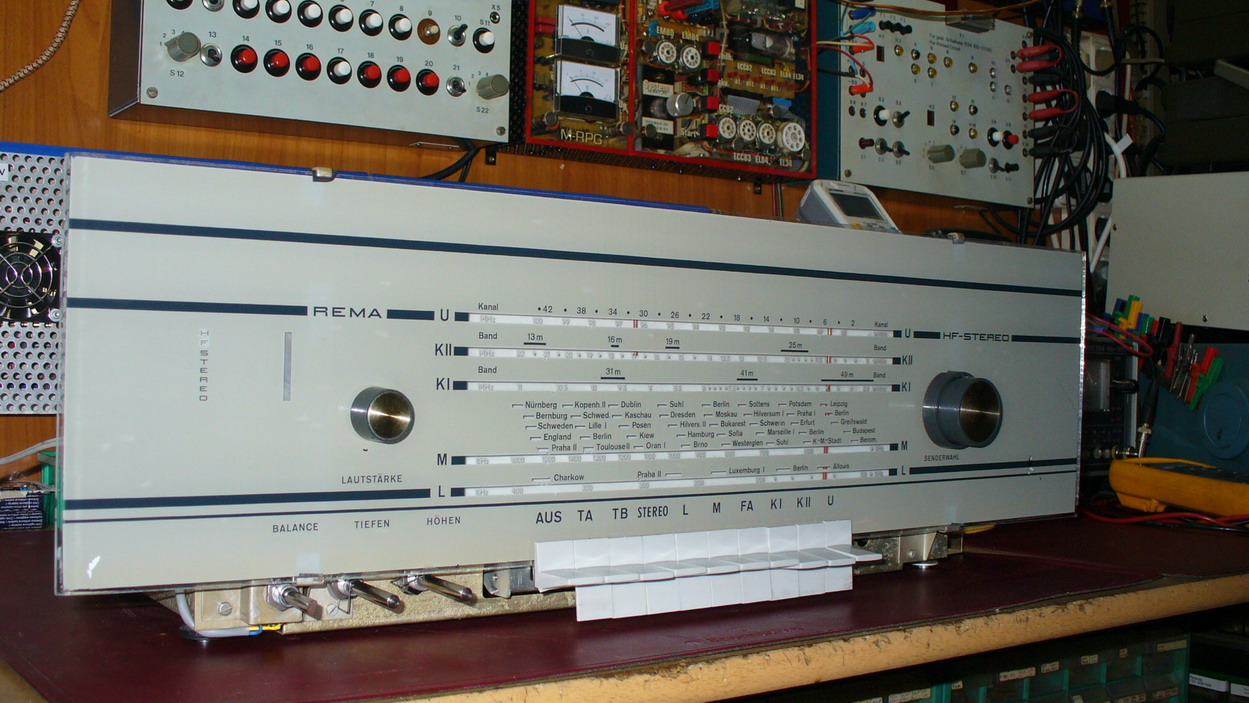

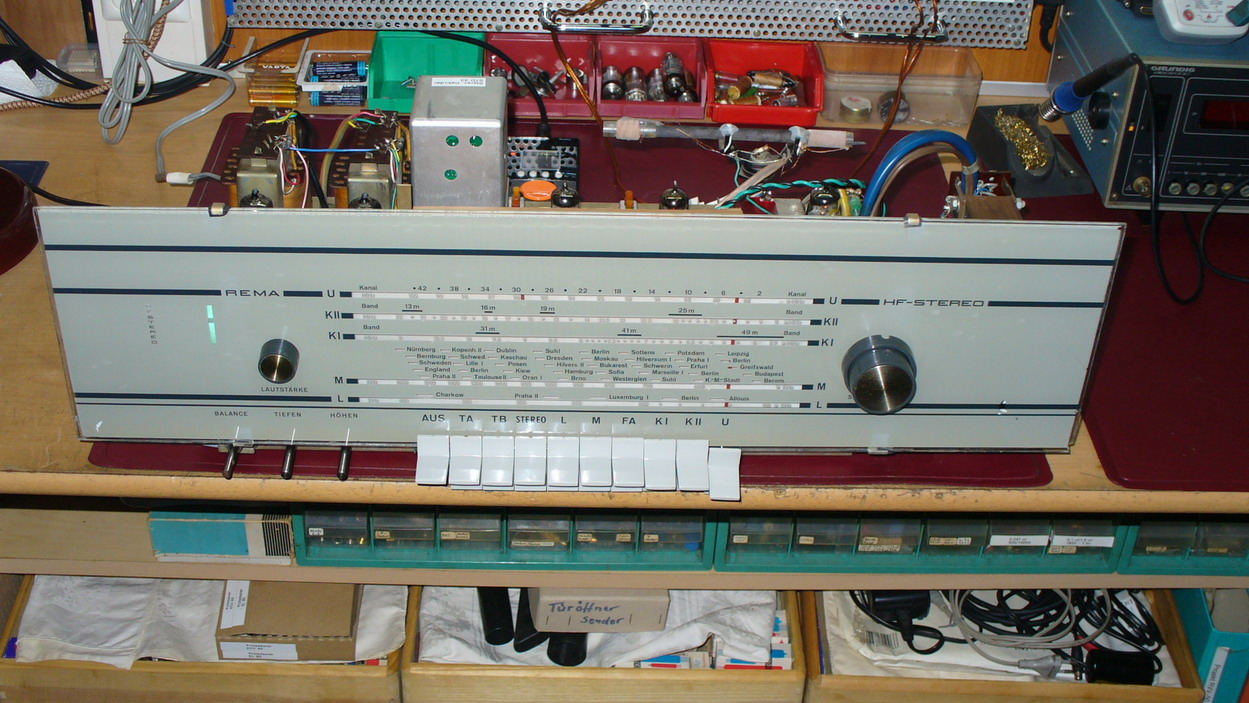

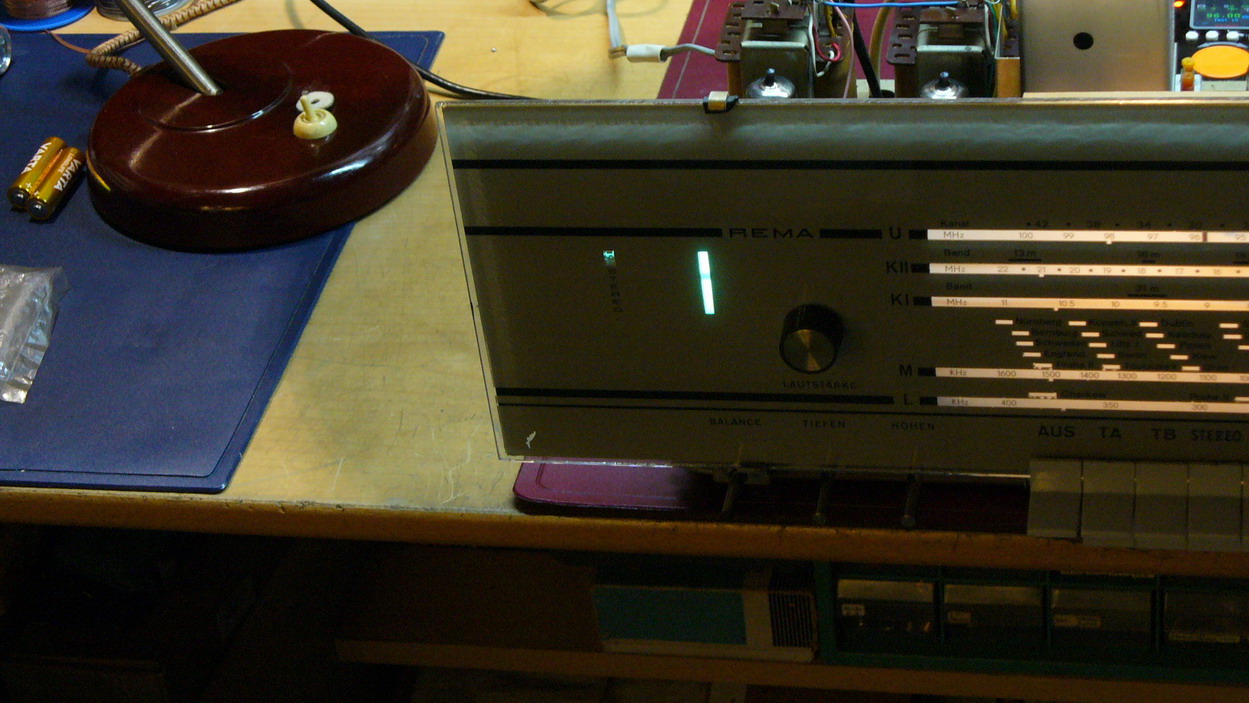

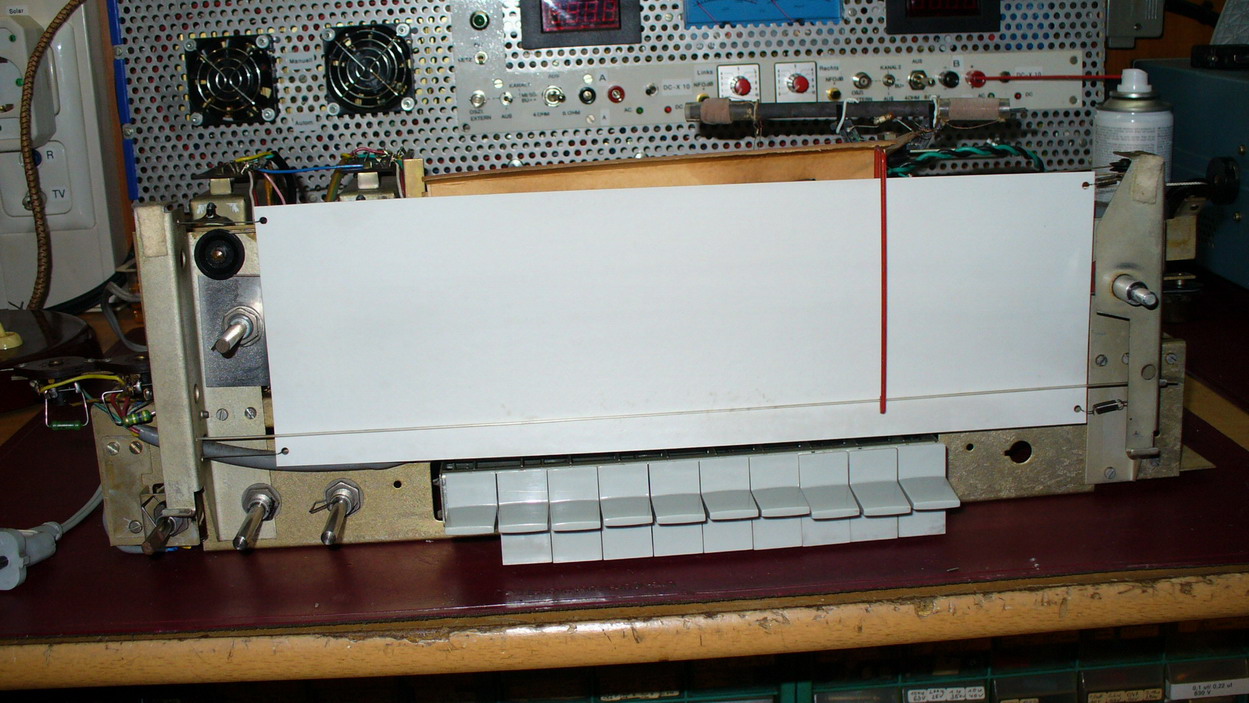

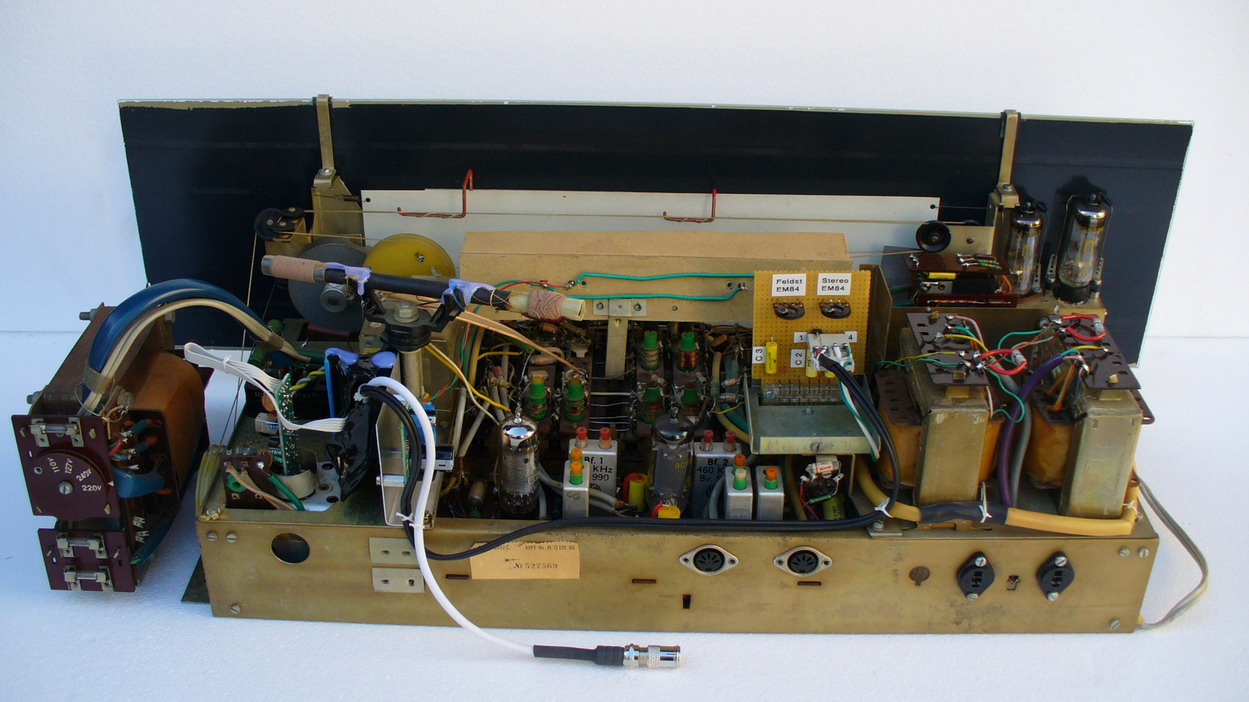

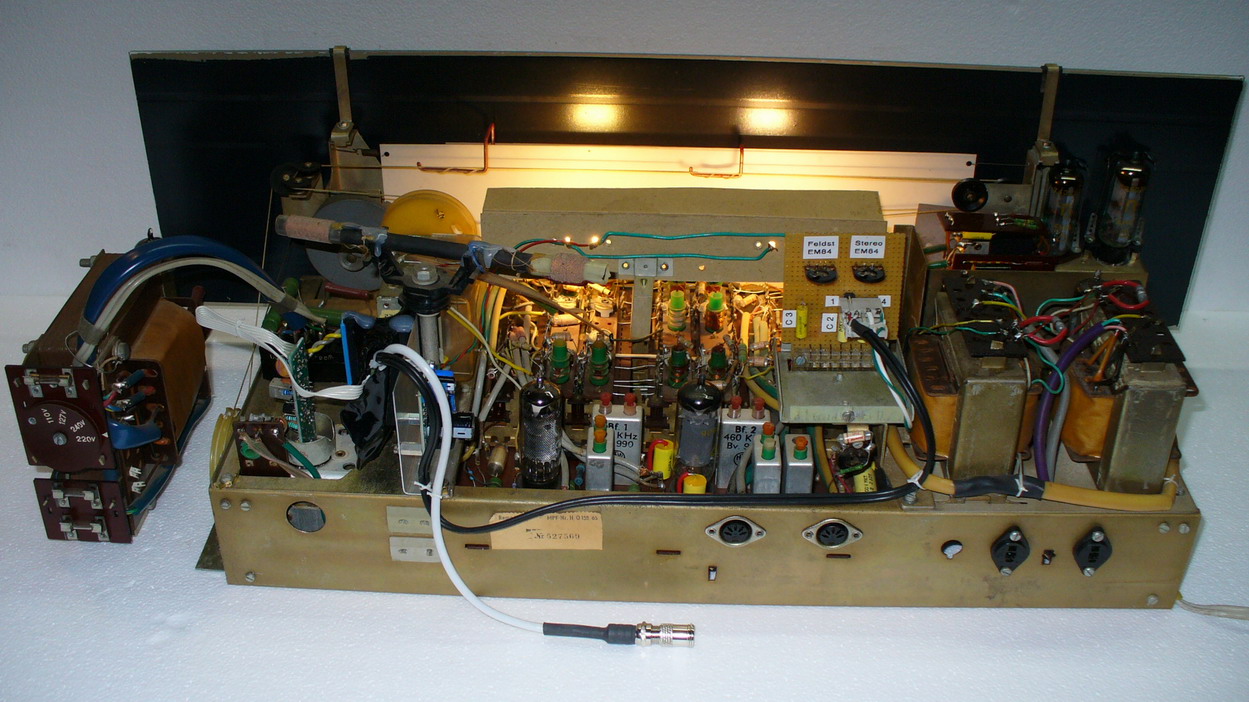

Rema 2072 Front	Rema 2072 Teststand Oszi	Rema 2072 in Funktion

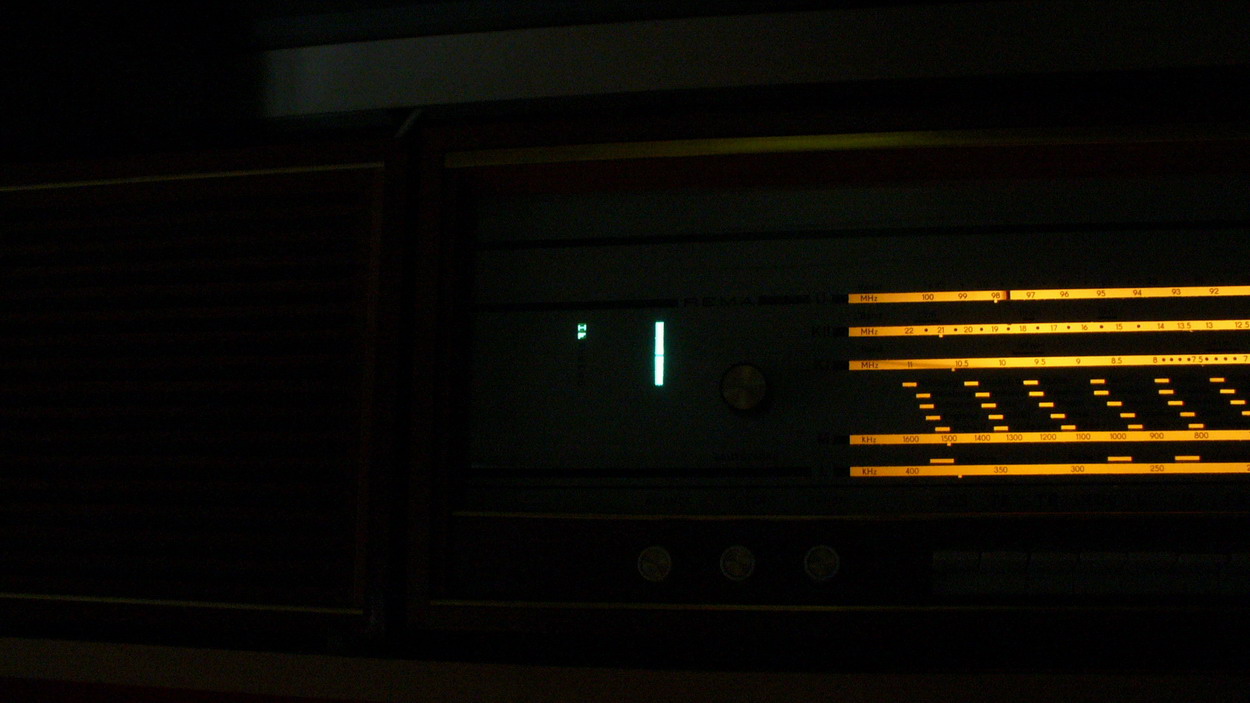

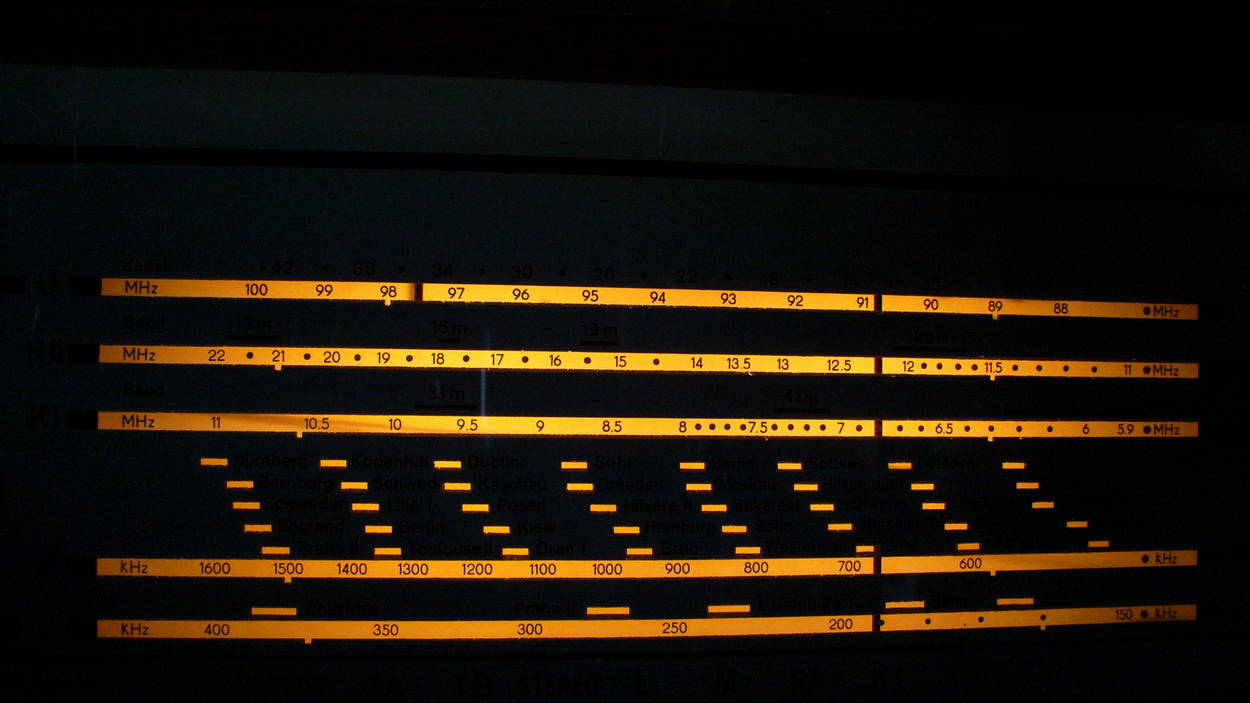

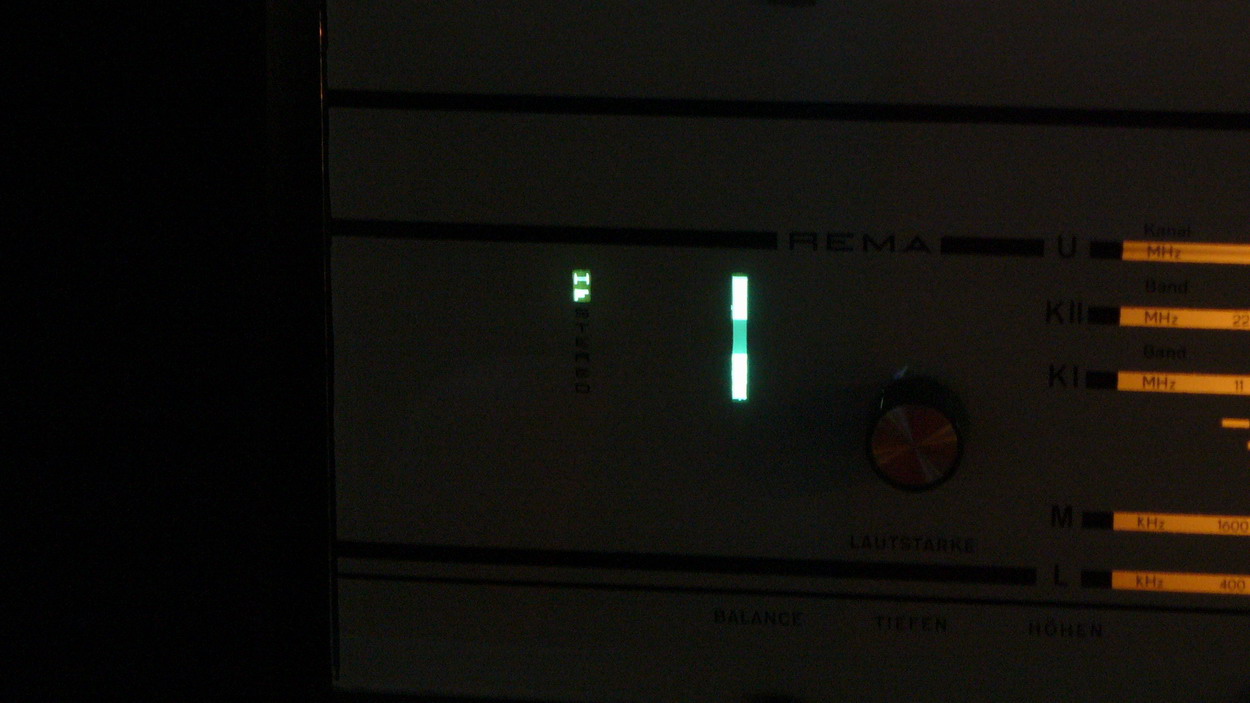

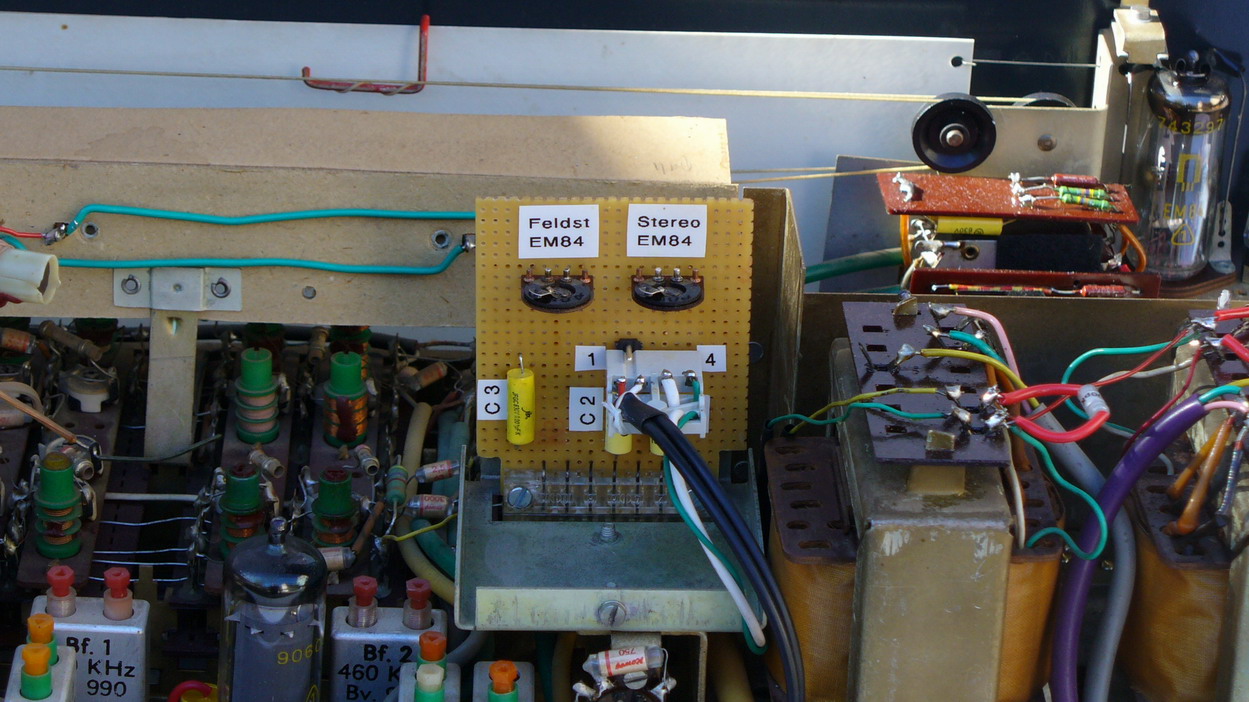

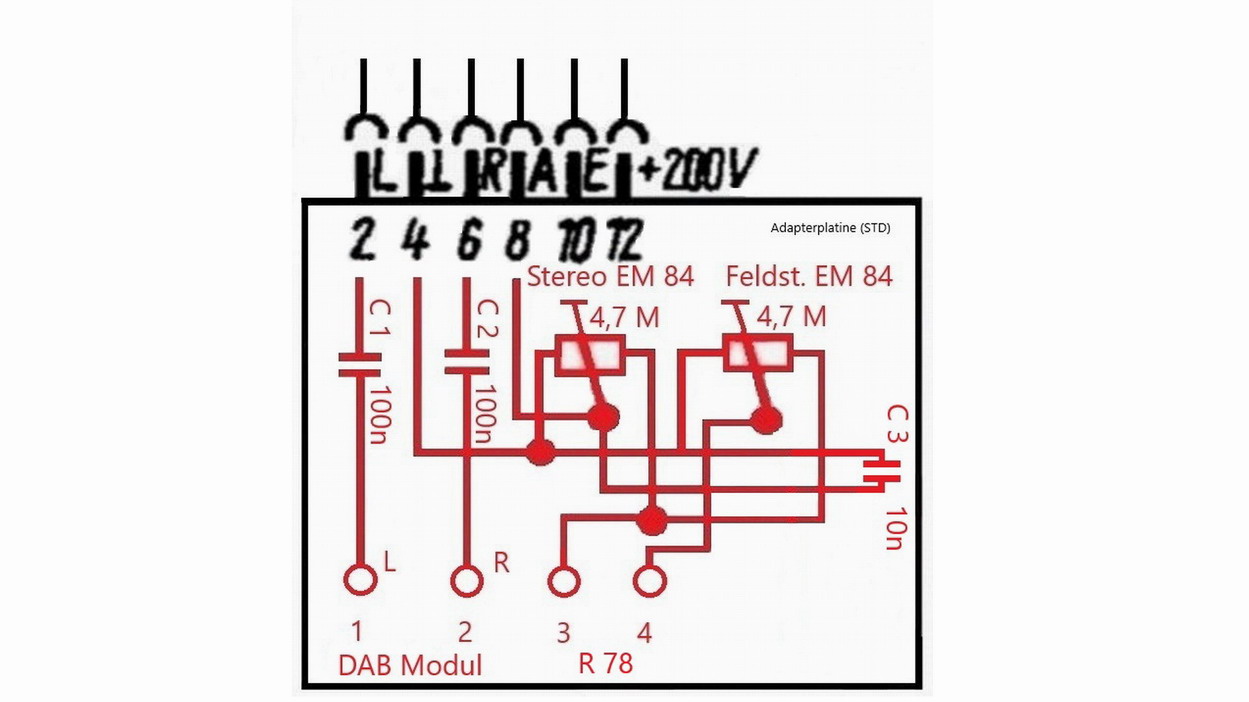

EM 84	Skala	Stereo-Feldstärke EM 84

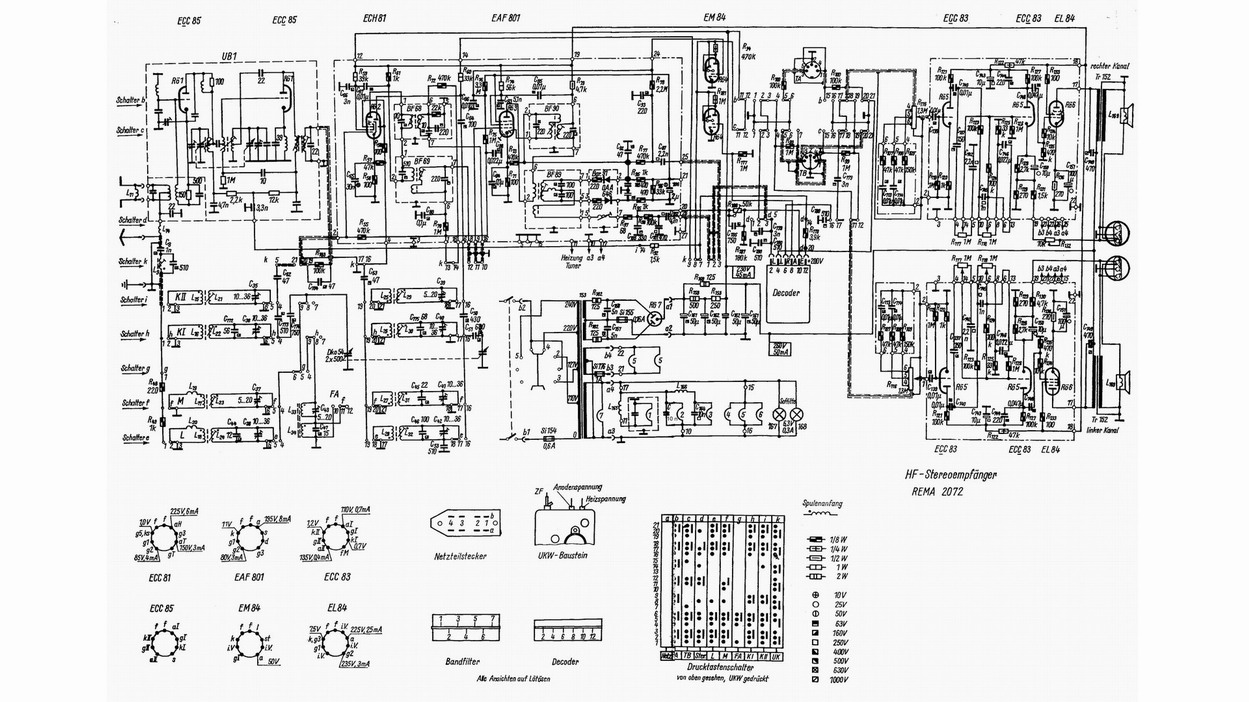

Röhrenbestückung:
HF-Teil: ECC85 ECH81 EAF801
Abstimmungs- und Stereoanzeige: 2 x EM 84
Endstufenansteuerung: 2 x ECC83
Endstufen: 2 x EL 84
Gleichrichtung: EZ81

Hier noch ein paar Bilder von weiteren Röhrengeräten.

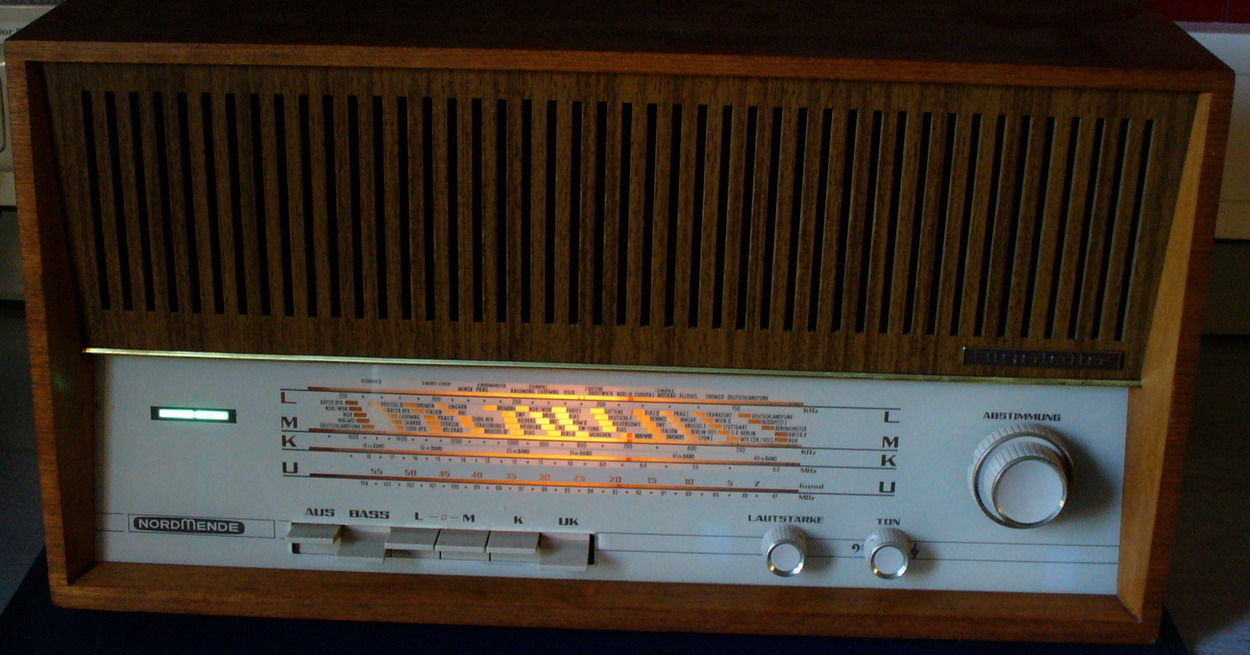

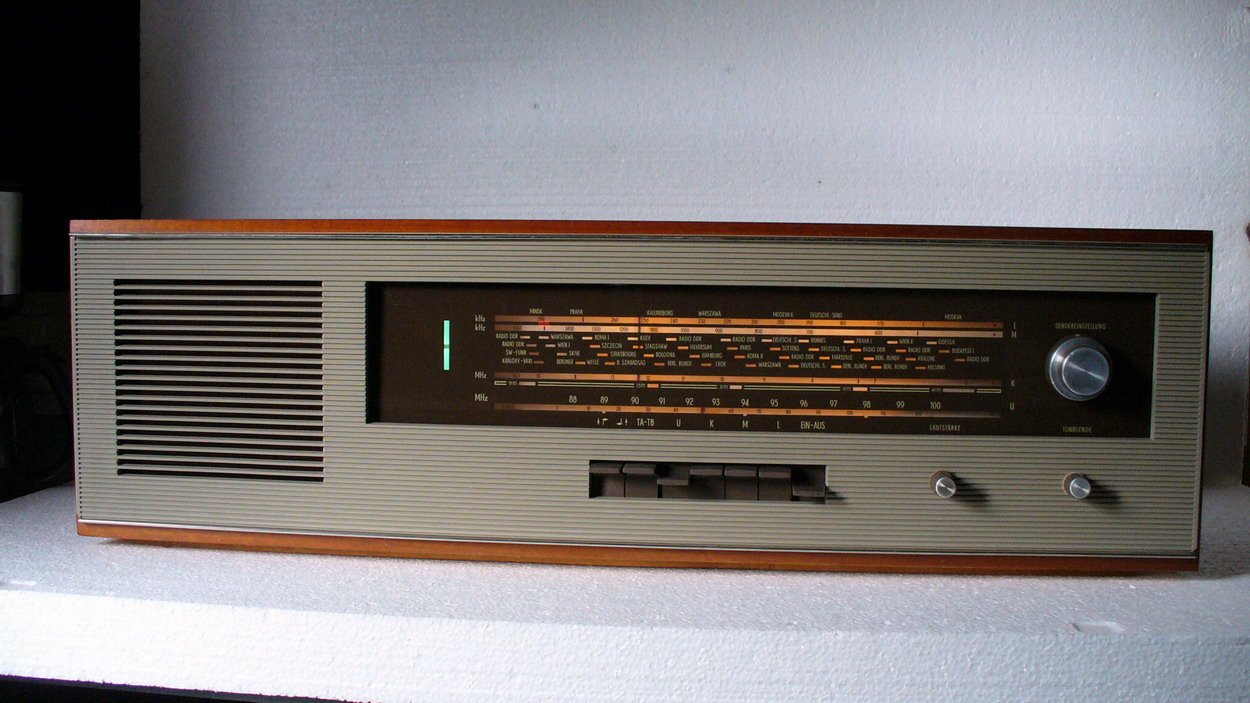

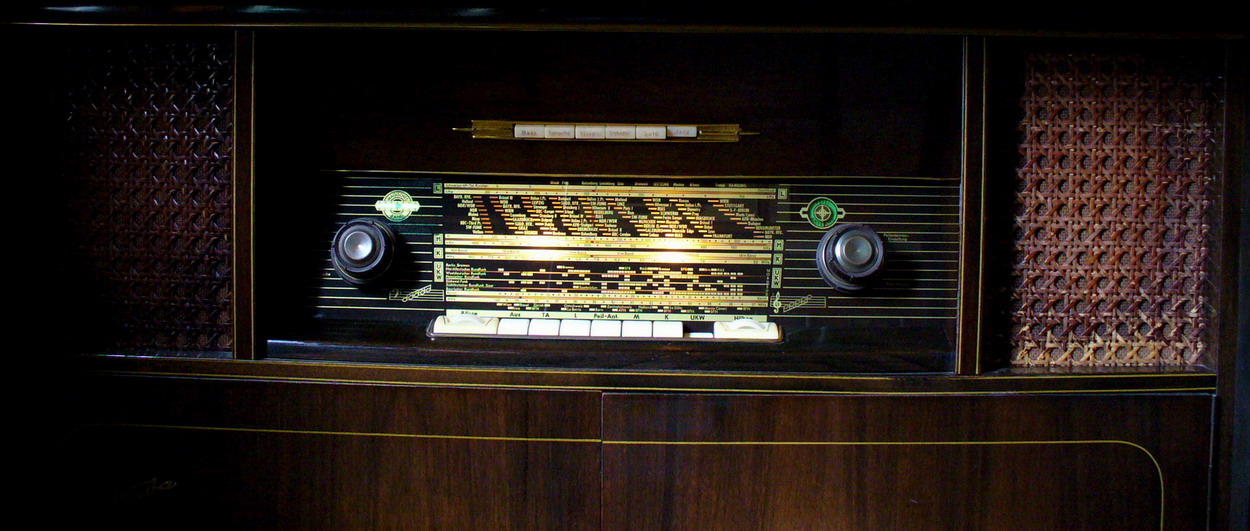

Intimo 5400	Miranda	Nordmende-Carmen58
Nordmende-Rigoletto	Rema 2072 HF Stereo	Rossini G6010 Stereo

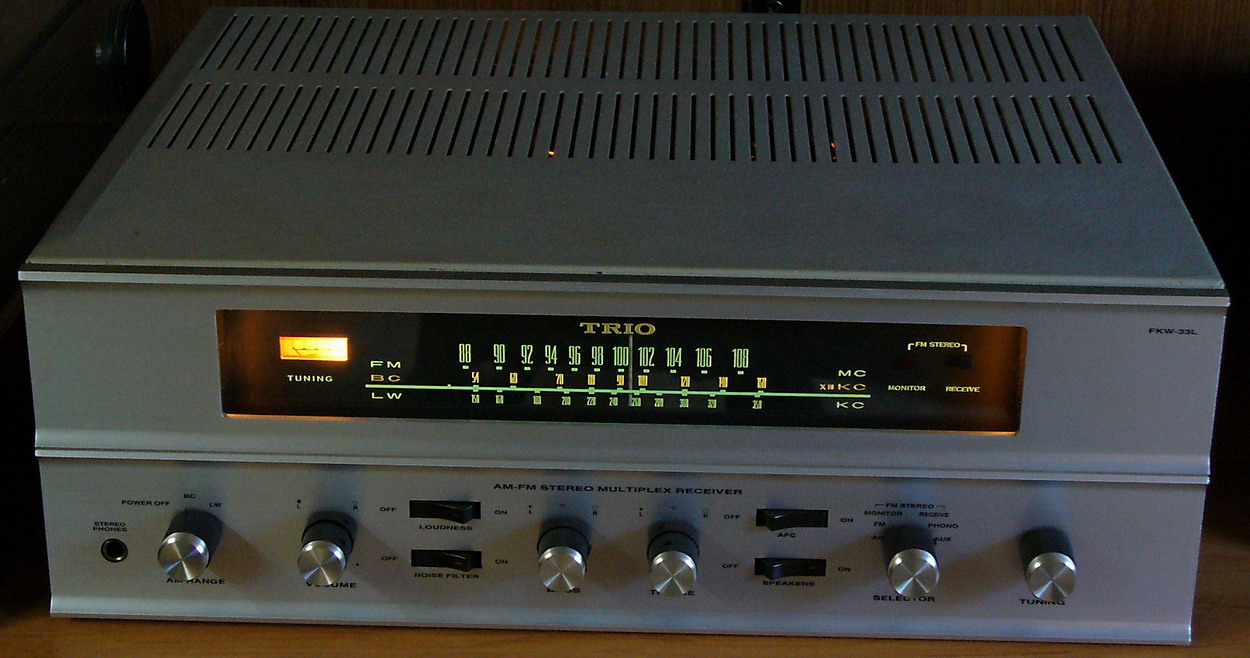

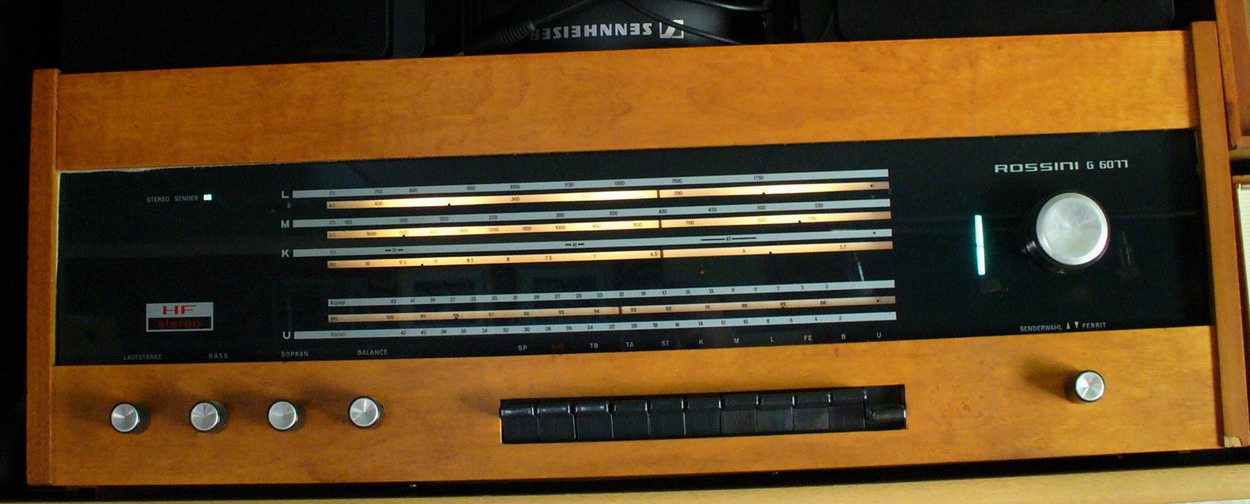

Rossini G6011 Stereo	Trio Kennwood KW 33	Tuccana 5540
