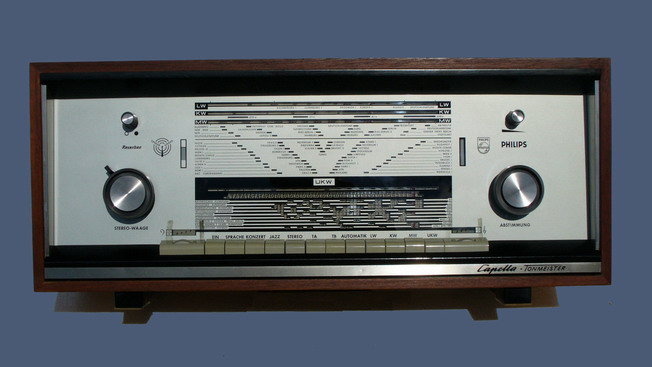

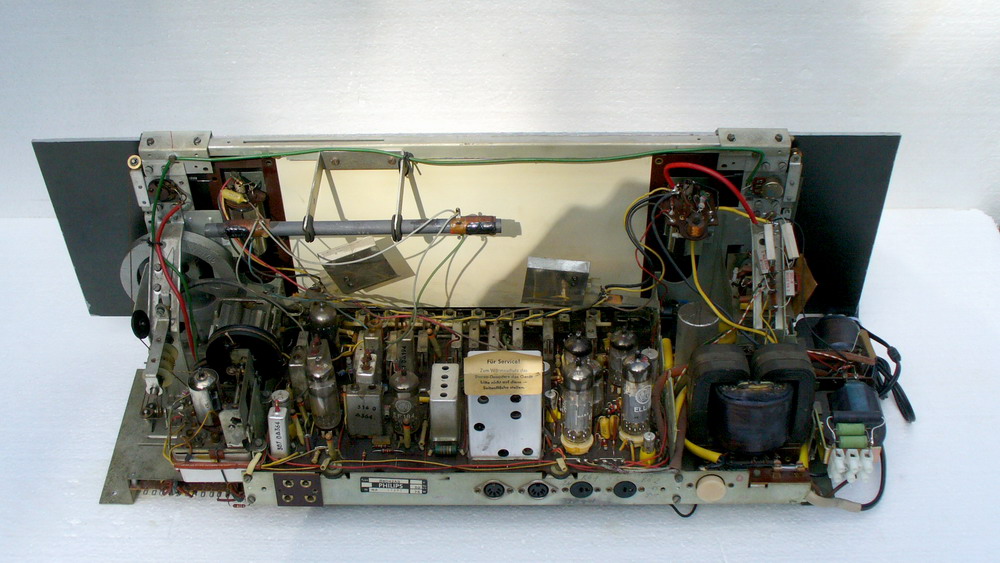

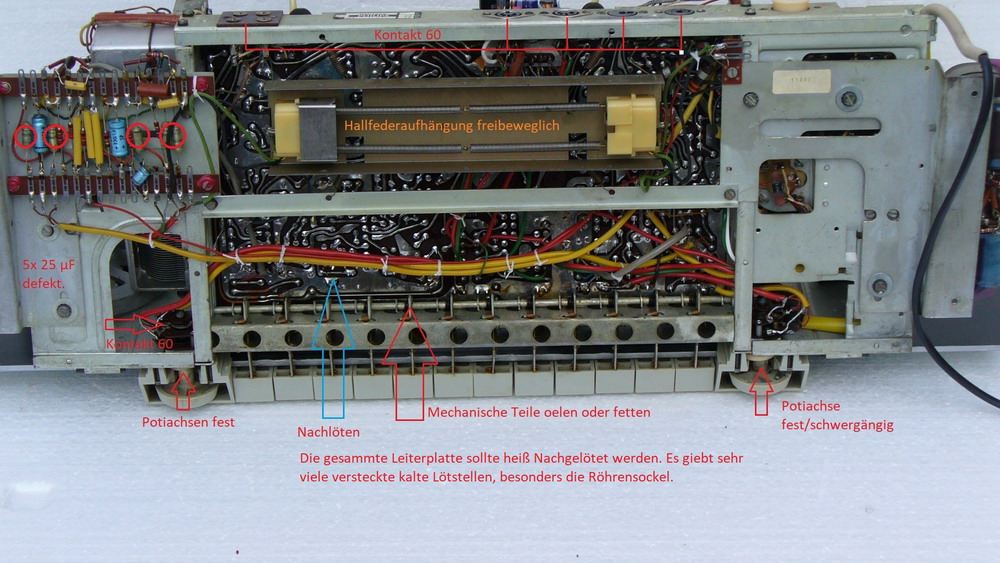

Ein schönes Röhrenradio "Philips Capella Tonmeister Typ B8D42AS2 " Herstellung 1964. Nach 57 Jahren war eine Überholung notwendig, hierbei wurden wieder die üblichen Fehler behoben. Eine gründliche Reinigung war nicht notwendig, der Vorbesitzer hat das Gerät sehr gut gepflegt. Die üblichen notwendigen arbeiten wie, das Reinigen aller beweglichen mechanischen Teile, Umlenkrollenachsen und Tastenschieber, sowie aller Potentiometer. Gelegentlich habe ich verschiedene Potentiometer ausgebaut und zerlegt. Einige Achsen waren sehr schwergängig, was eine Verharzung im Laufe der Jahre die Ursache ist. Bei der Behandlung, von Tastenschieber und Potentiometer, muss darauf geachtet werden, das kein Fett oder Öl in die elektrischen Kontakte läuft. Die elektrische Fehlerbehebung ist wieder ein Fall von fleißig Bauteile wechseln. Viele Kondensatoren in diesem Gerät, haben eine Spannungsfestigkeit 400/ 165 Volt. Diese wurden durch MP-Kondensatoren, zb. 22n/630 V ersetzt. Die Endstufen ECC 808, ECC 83 und ELL 80, haben viele Koppel-Kondensatoren g1 Defekte. Diese Probleme müssen beseitigt werden. Auch viele Becherkondensatoren waren taub, der gemessene ESR Wert lag weit über 8 Ohm und somit untauglich. Die Hallfeder-Strecke und der Hallverstärker, waren defekt. Im Nachhallverstärker, waren fünf Kondensatoren zu wechseln, waren taub, der Nachhall, ist wieder einwandfrei.

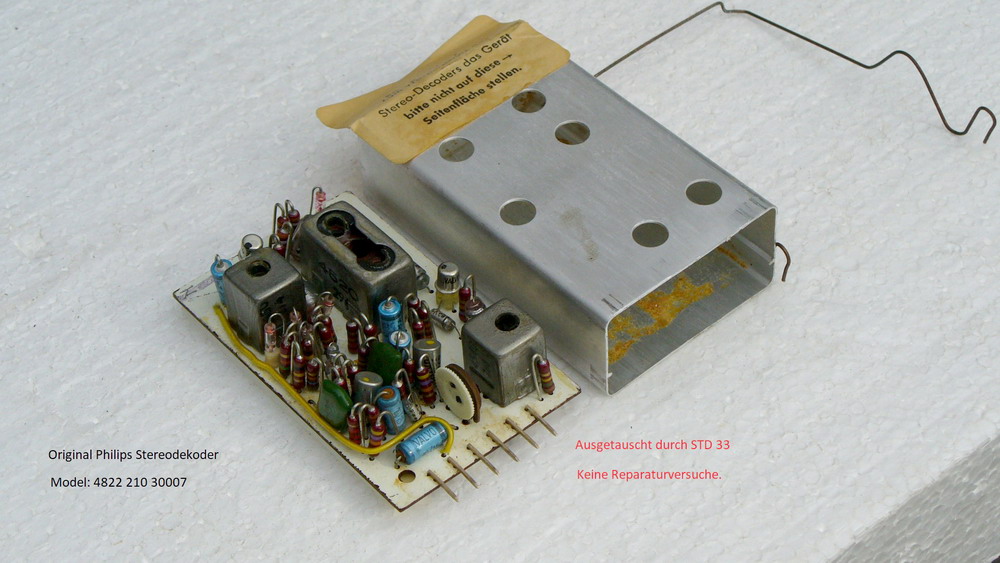

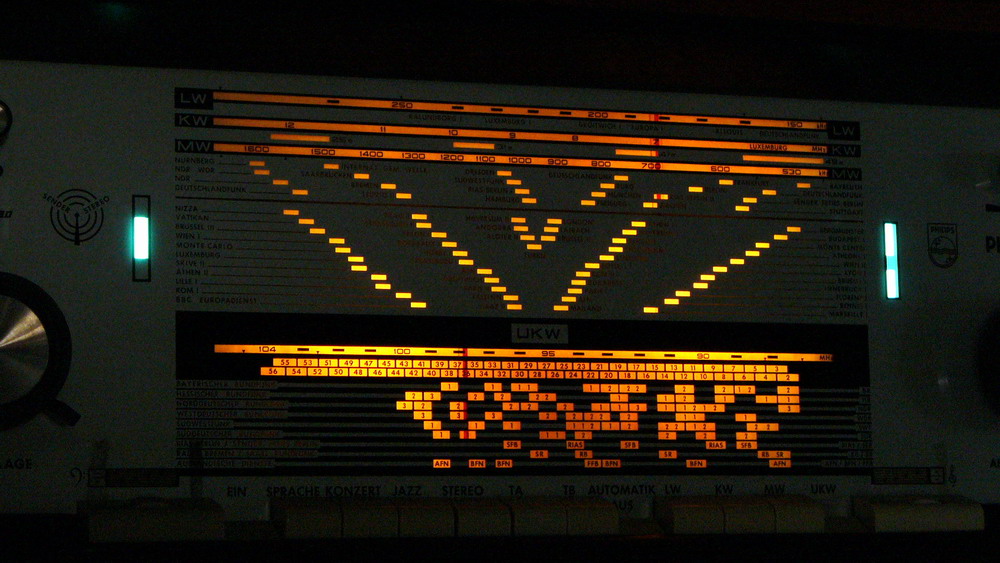

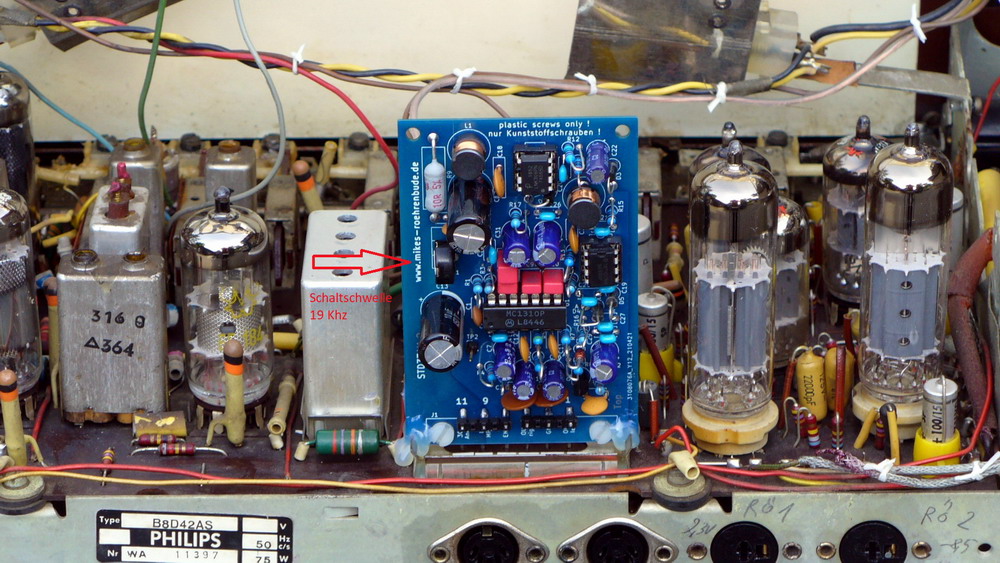

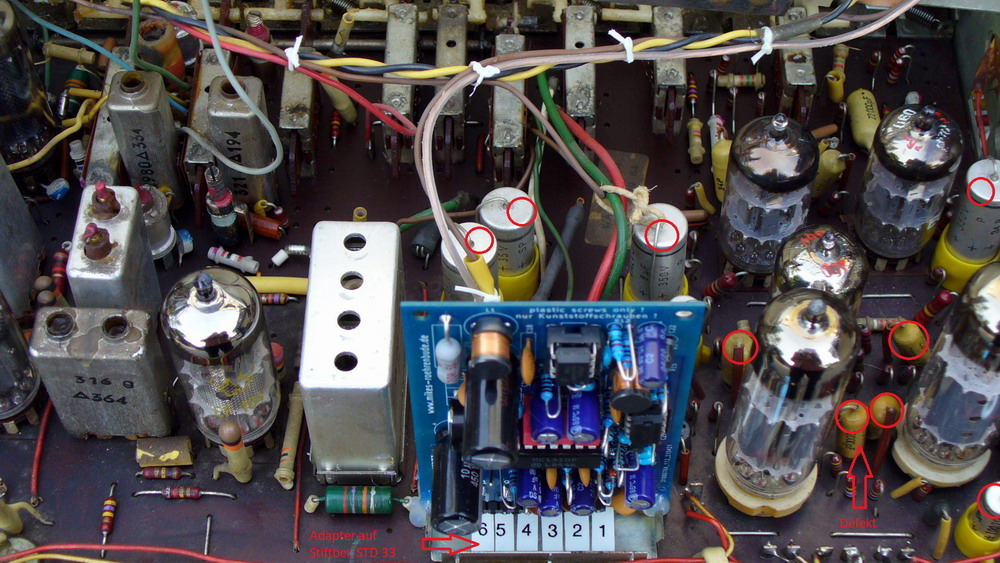

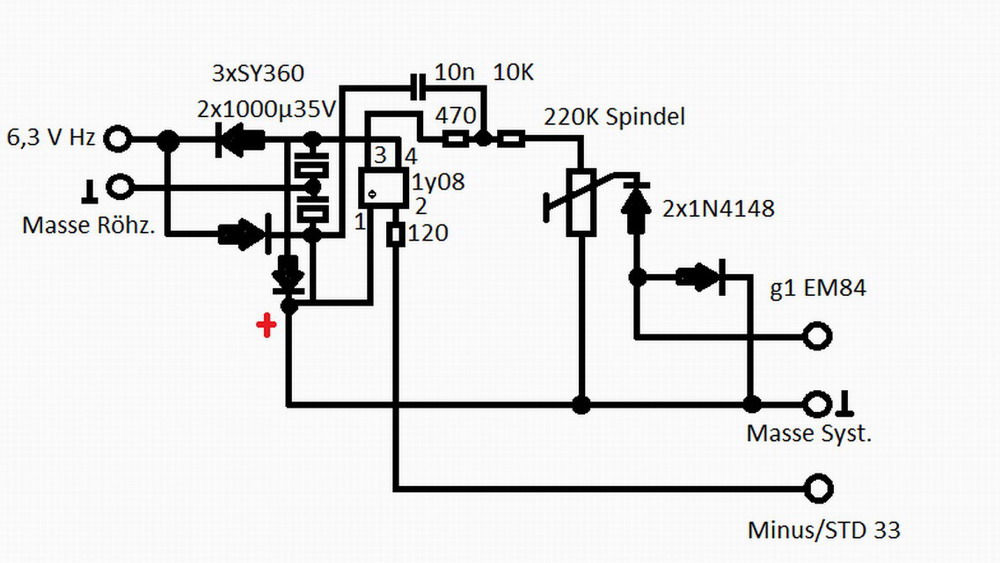

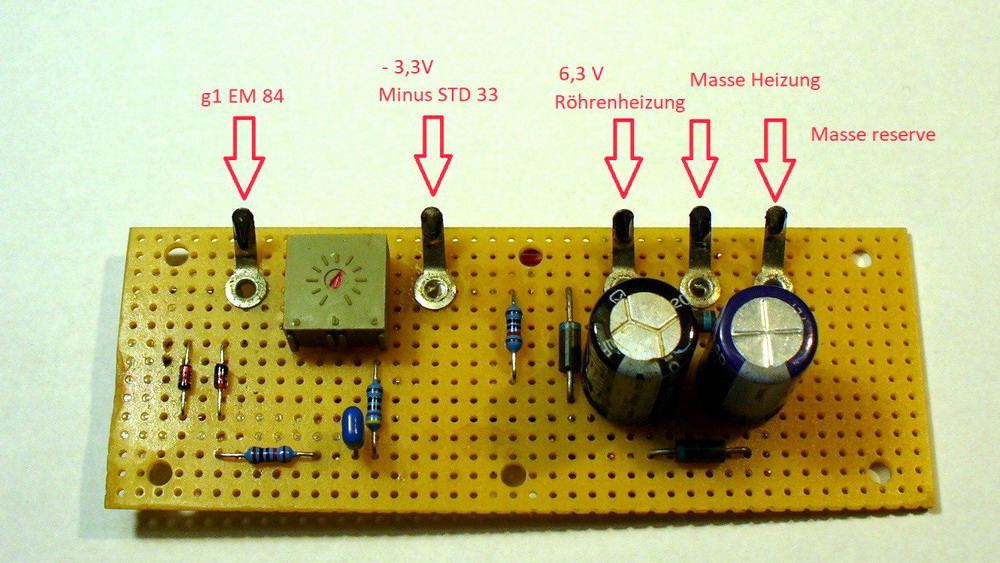

Als Stereodekoder, ist der neu entwickelte PLL- STD 33 zum Einsatz gekommen. Der STD 33 ist mittlerweile in einigen Röhrenradios und funktioniert einwandfrei. Der Philips Stereodekoder, brachte kein Stereosignal mehr, somit habe ich auch keine Reparatur an diesem STD 4822 210 30007 unternommen. Der Vorgängertyp, kann Problemlos zurückgebaut werden. Es müssen lediglich zwei Drähte abgelötet bzw. eines angelötet werden. Ein Adapter am Sockel des STD 33, sorgt für eine Umbelegung der Pin´s. Alle Röhren (Valvo) waren messtechnisch noch in Ordnung und einige konnten auch im Gerät belassen werden. Die Leuchtkraft der beiden Magischen Augen EM 87, hat nachgelassen. Die beiden Endstufen, mit ELL 80 sind durch neue Röhren (Valvo) ersetzt worden, ebenso wurden die zwei EM 87 ersetzt.
|
